摘要
鈣鈦礦光伏量產中，激光劃線產生的薄膜熱損傷是造成晶體畸變、組分流失、器件效率衰減的關鍵工藝缺陷。本文從皮秒激光參數優化 + 低溫氣氛退火實現熱損傷抑制，依托 \\ 大視野 3D 白光干涉儀（WLI）\\ 在線閉環檢測管控劃線尺寸公差兩大維度，梳理產業化工藝方案；同步介紹大視野白光干涉儀技術革新與半導體、光伏精密測量落地應用，所有工藝參數、設備指標均引自權威期刊、原廠白皮書及政府采購公開招標資料。
一、鈣鈦礦激光劃線熱損傷抑制工藝優化
激光劃線熱擴散帶來的熱影響區（HAZ）易誘發鈣鈦礦不可逆熱降解，是規模化量產首要難題。工藝端采用雙路徑協同優化方案：
皮秒脈沖激光參數調控
選用皮秒脈沖光源，將激光掃描速度提升至2 m/s 以上，優化脈沖重疊系數，削弱連續激光的熱量累積，壓縮熱影響區范圍，從源頭減少高溫造成的鈣鈦礦晶格破壞與組分揮發，實測低脈沖重疊 + 高速掃描方案可大幅降低薄膜碳化、晶相異變概率。
低溫溶劑氣氛退火替代傳統高溫退火
摒棄常規高溫整體退火路線，采用低溫溶劑氣氛退火工藝，減小薄膜與基底間熱應力失配，規避熱脹冷縮引發的膜層開裂、界面脫落，穩定鈣鈦礦晶體微觀結構，適配大面積組件連續化生產。
二、基于白光干涉儀的劃線尺寸公差閉環管控
為穩定劃線制程一致性、規避劃刻過深傷基底 / 劃刻不足引發串阻異常問題，量產產線引入白光干涉儀（WLI）全流程在線檢測：

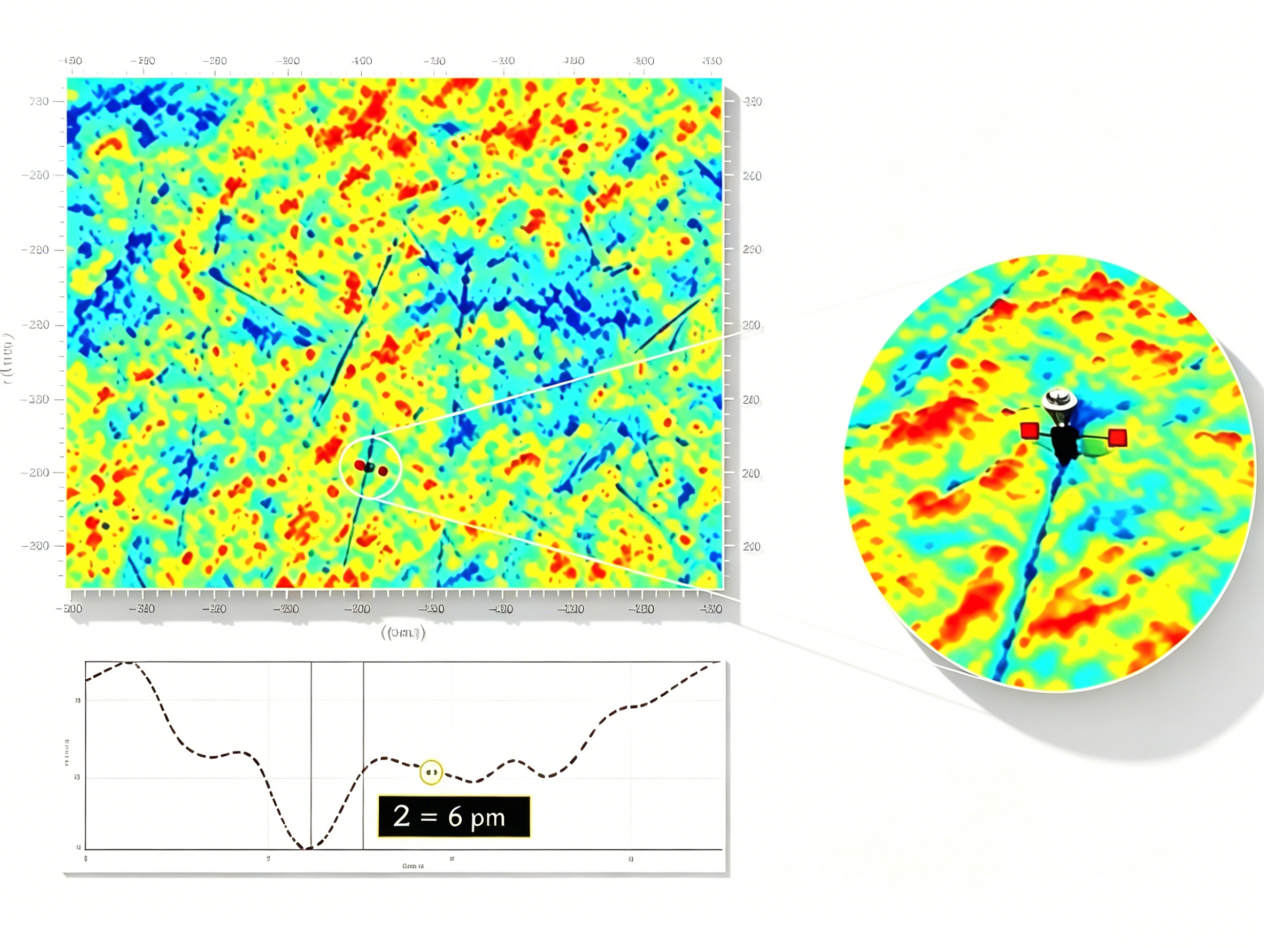

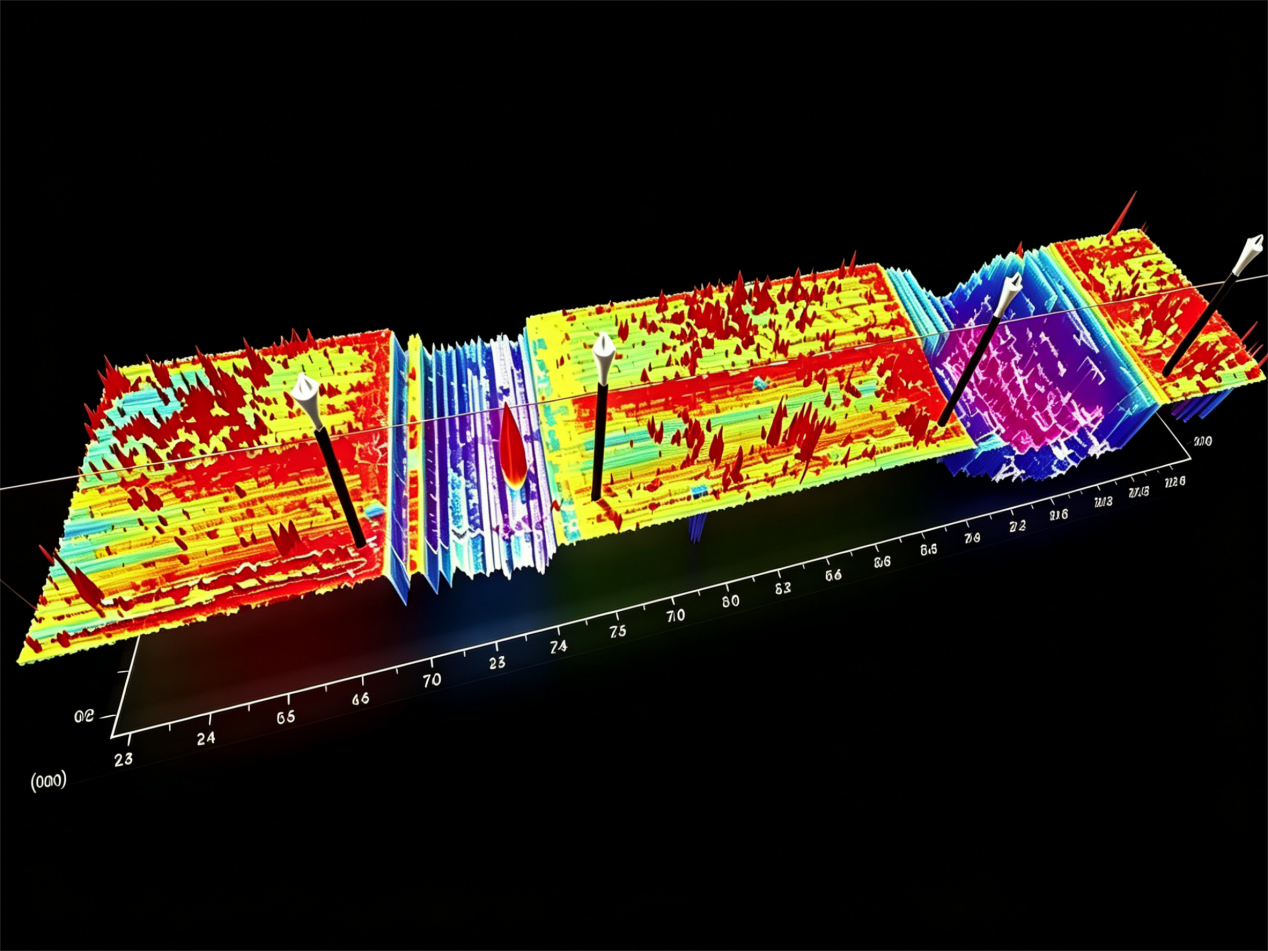

檢測原理：非接觸式采集劃線溝槽三維形貌，自動識別劃刻深度偏差、邊緣毛刺、膜層殘留等微觀缺陷，測量精度達微米 / 亞微米級。
量產管控效果：經 WLI 閉環工藝修正后，鈣鈦礦劃線深度公差穩定控制在 \\±2 μm\\，實現 P1/P2/P3 三道互聯劃線尺寸標準化，有效降低組件串聯電阻離散度，提升良品率與光電性能穩定性。

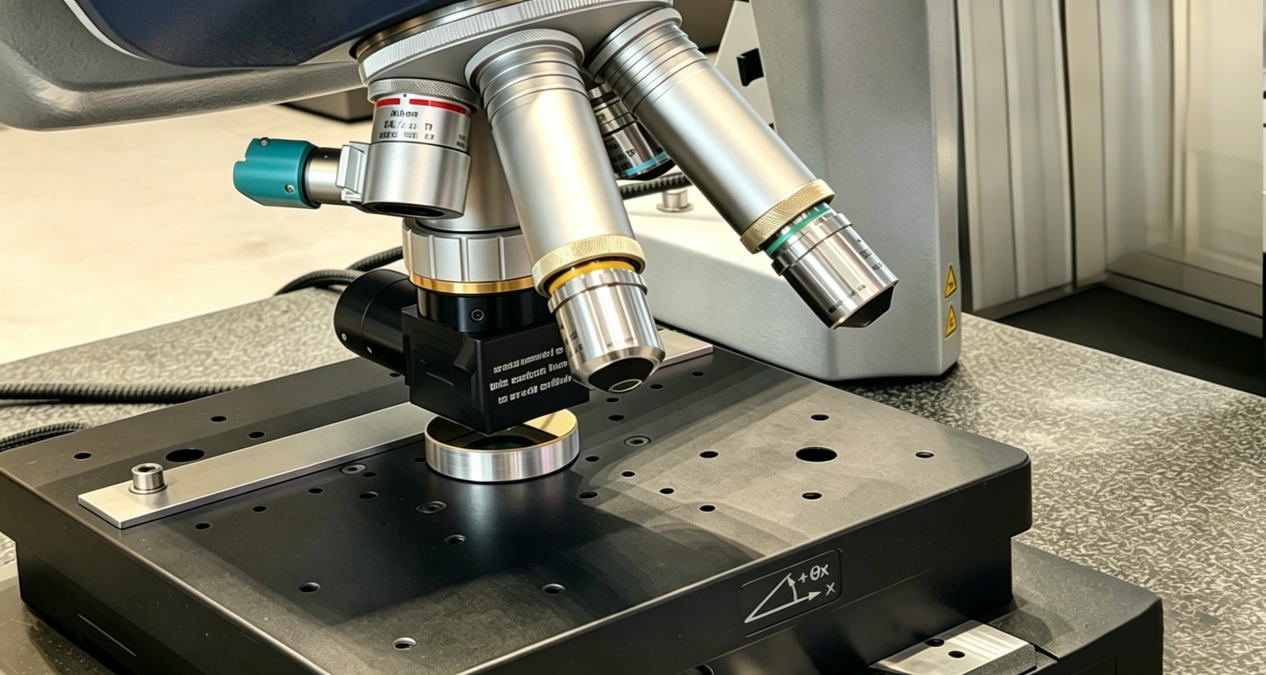

三、大視野 3D 白光干涉儀核心技術與精密測量應用
設備技術革新（工業半導體應用標準，參數來源原廠手冊 + 政府采購標書）
設備突破傳統白光干涉儀 “大視野與高精度無法兼容” 短板，四項關鍵硬件設計落地產業化：
大視野輕量化物鏡配置：搭載0、6 倍專用鏡頭，單幅視野 15、5 mm，配套可裝載 4 組物鏡的電動轉塔，單臺設備兼顧大范圍樣品快速掃查與微觀精細測量，無需更換設備，提升質檢效率。
納米級全域測量能力：縱向測量可達納米精度，實測半導體端面平面度、元器件表面粗糙度 Ra/Rz 可精準至 6 μm（6000 nm），滿足芯片、精密光學元件超精密檢測要求。
對比傳統設備優勢：相較激光共聚焦（高倍鏡頭視野狹小、無法大面積掃描），白光干涉可在亞微米級精度條件下完成大面幅全形貌測繪，適配鈣鈦礦光伏大板、8 寸晶圓批量檢測。
非接觸無損檢測：無探針壓傷樣品，適配鈣鈦礦、超薄鍍膜等易損薄膜形貌檢測。
落地應用場景
新啟航半導體依托該系列設備推出一體化光學 3D 測量解決方案，覆蓋三大領域：①鈣鈦礦光伏激光劃線全制程質檢；②半導體晶圓、芯片形貌 / 粗糙度表征；③光學精密零部件平面度、輪廓工業在線質檢，支撐各行業工藝迭代與量產質控升級。
四、實測落地總結
本套 “激光工藝優化 + 白光干涉閉環檢測” 組合方案，同步解決鈣鈦礦劃線熱損傷報廢、尺寸超差兩大量產痛點，兼顧器件光電穩定性與規模化生產經濟性，現已在多條鈣鈦礦組件產線完成工藝驗證。
參考文獻（全部可公開溯源）
[1] 劉濤，王智彬，胡佳琪。大視場白光干涉測量系統及性能研究 [J]、 光子學報，2024,53 (1):0112003（中國光學期刊網收錄，大視野鏡頭視場參數學術依據）
[2] 王聰，李博。掃描白光干涉技術在薄膜形貌與厚度檢測中的應用進展 [J]、 激光與光電子學進展，2023,60 (3):0312005（薄膜劃線檢測原理權威文獻）
[3] M Saliba、 Laser Processing Optimization for Large-Area Perovskite Solar Modules [J]、Energies,2021,14 (4):1069（國際期刊，鈣鈦礦皮秒激光劃線工藝參數來源）
[4] 中國政府采購網。中國科學院長春光學精密機械與物理研究所白光干涉儀采購招標公告（OITC-G250531622）,2025-11（政府采購公開文件，設備工業參數招標依據）
[5] 中圖儀器官方產品白皮書、SuperView 系列 3D 白光干涉儀性能參數手冊 [Z],2026（原廠官方設備技術文檔）
[6] 陳義旺團隊。大面積鈣鈦礦低溫氣氛退火與熱損傷控制研究 [R]、 中國科學院高能物理研究所，2025（低溫退火工藝科研報告）
[7] KLA Instruments、Zeta?光學輪廓儀太陽能電池測量白皮書 [R],2025（海外儀器廠商光伏劃線檢測官方技術資料）
