在高端電子封裝與表面貼裝技術（Surface Mount Technology, SMT）領域，高速信號傳輸（High-speed Signal Transmission）的穩定性是保障通信、工控、高端芯片設備可靠運行的核心前提。球柵陣列封裝（Ball Grid Array, BGA）憑借引腳密度高、信號路徑短、寄生參數低的核心優勢，成為高速半導體器件的主流封裝形式，其封裝工藝精度直接決定信號傳輸完整性。

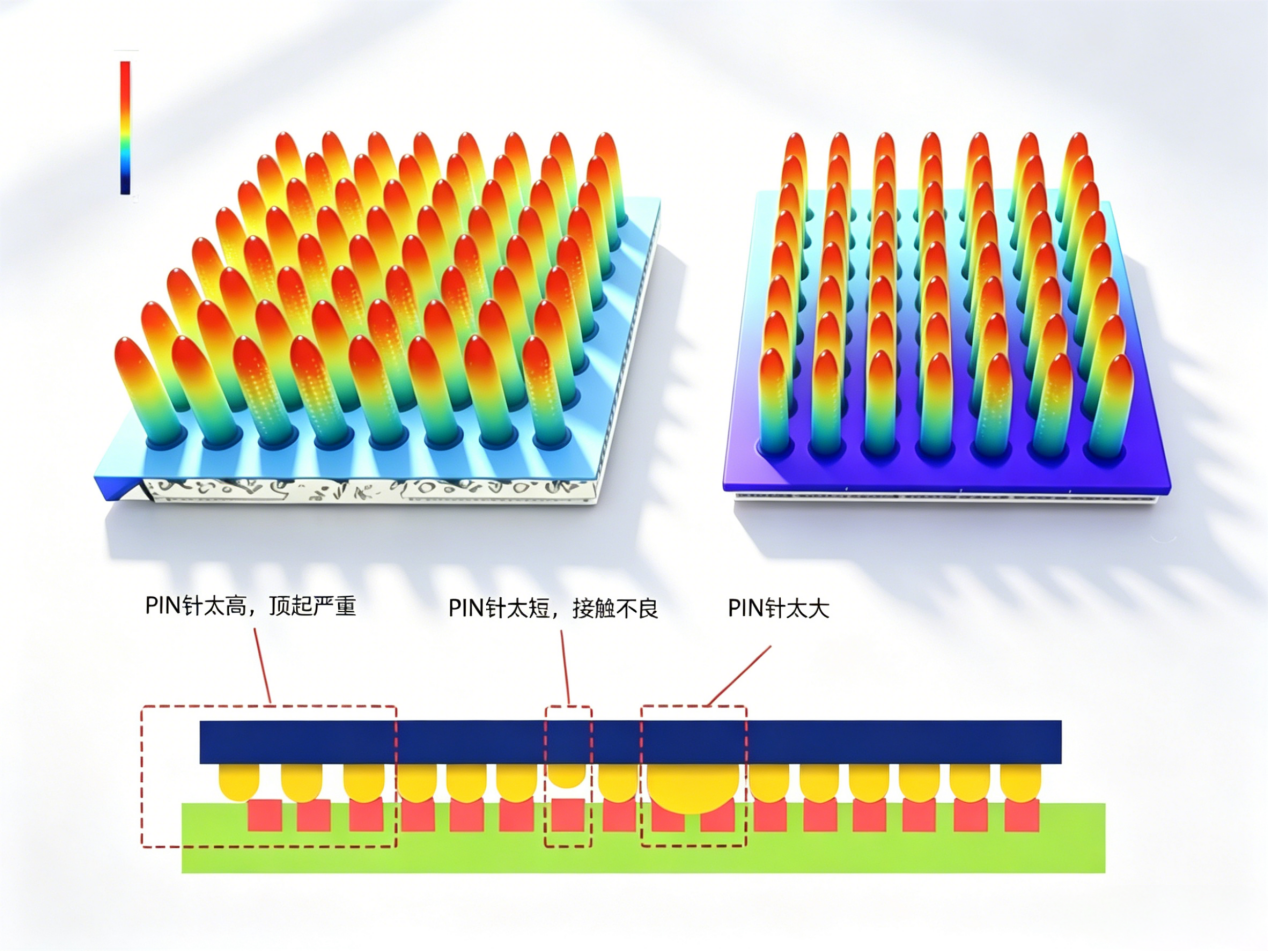

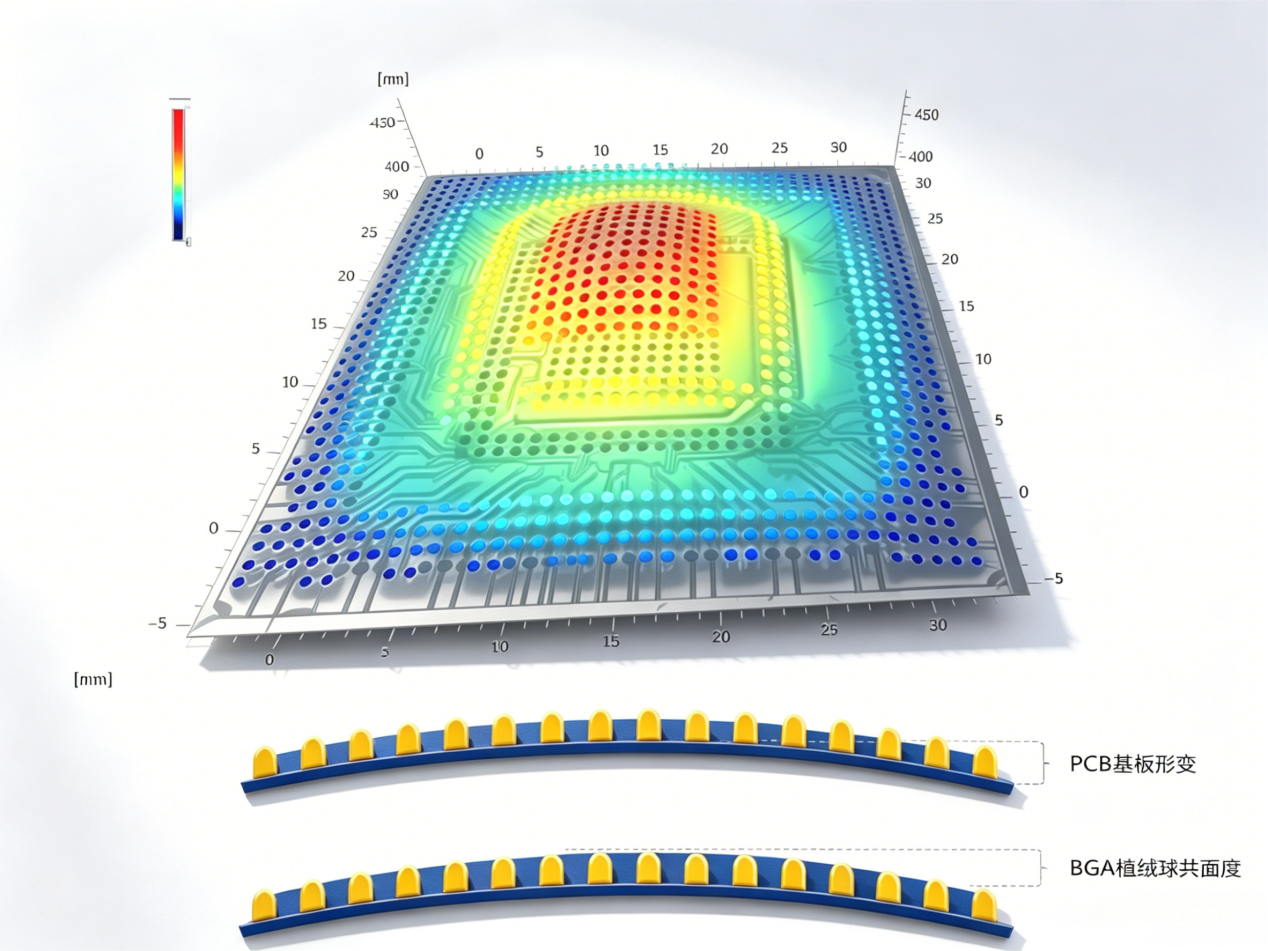

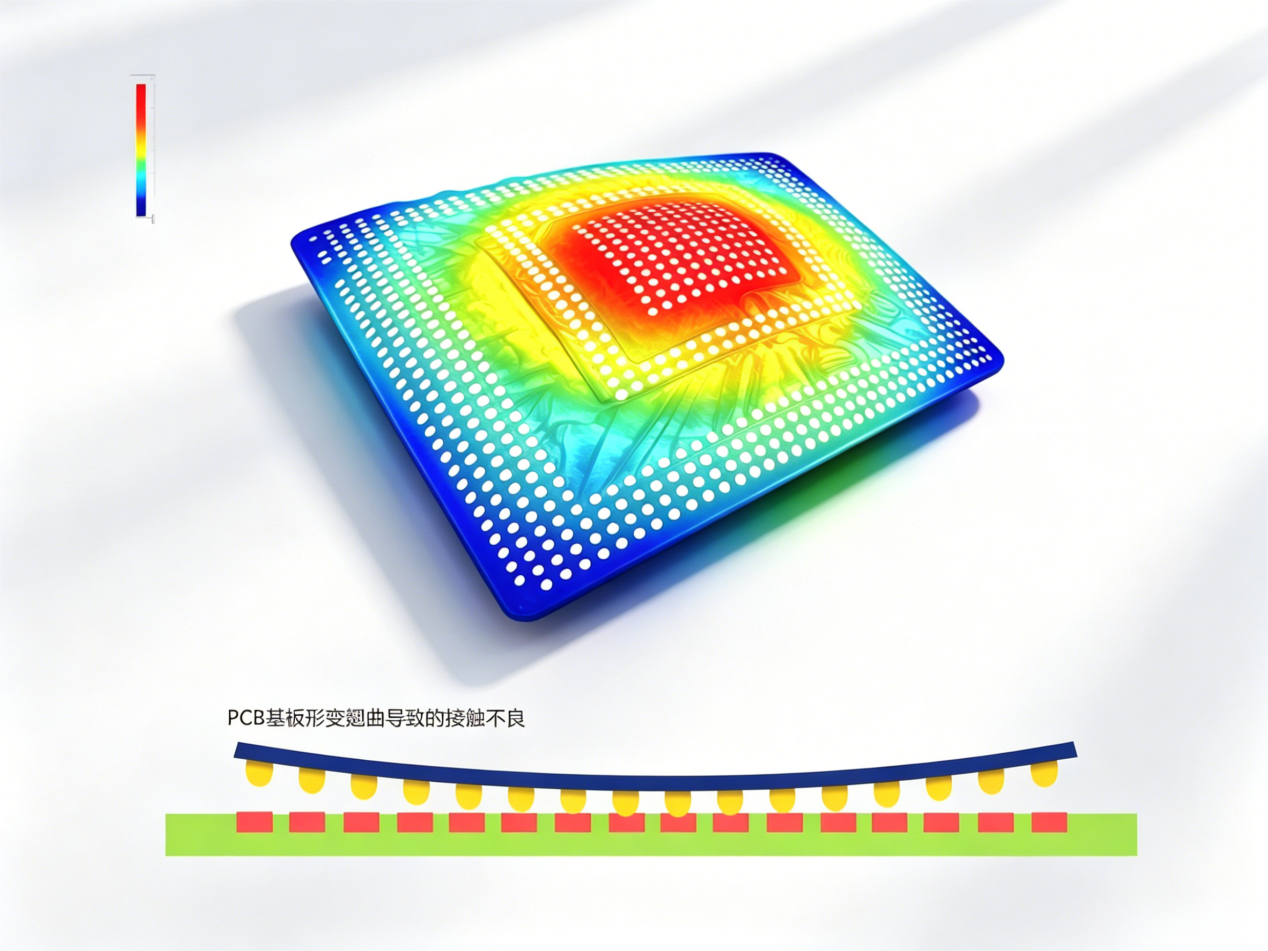

BGA錫球共面度（Solder Ball Coplanarity）是制約封裝焊接質量與信號傳輸穩定性的關鍵工藝參數。依據JEDEC JESD22-B108行業通用標準，該參數定義為器件所有錫球頂點相對基準平面的最大垂直高度偏差，是BGA出廠檢測與來料驗收的核心指標。相關工業實測數據表明，0.2mm微間距精密BGA器件，錫球共面度偏差超過50μm時，極易引發虛焊、焊點潤濕不良、焊接應力不均等缺陷，進而造成高速信號串擾、衰減、傳輸延遲等信號完整性失效問題，大幅降低設備運行穩定性。

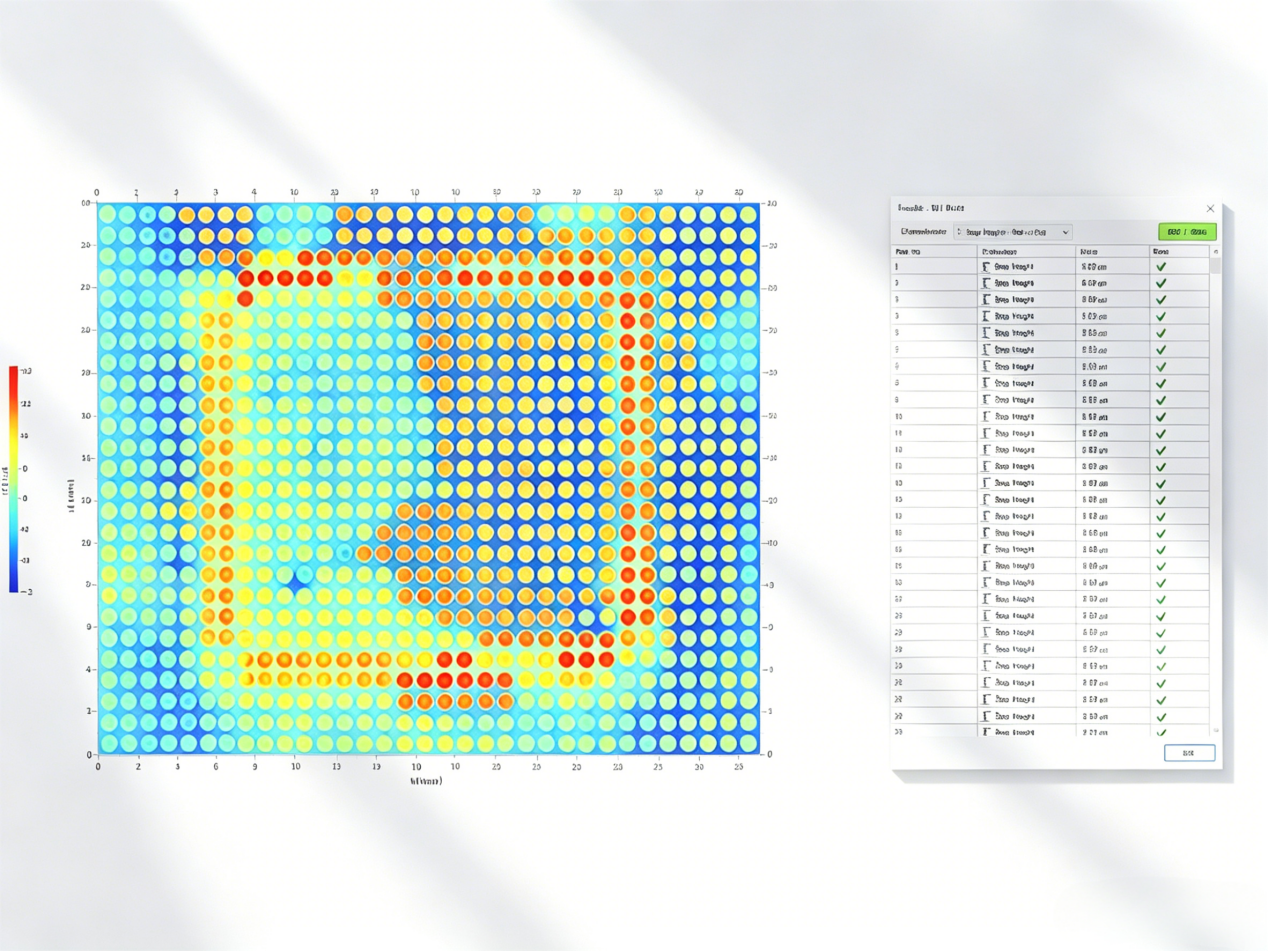

針對精密BGA器件檢測痛點，新啟航半導體專注半導體封裝精密檢測領域，聚焦BGA、倒裝芯片等高端封裝器件的三維形貌與尺寸參數檢測，依托自研光學3D測量技術，打造非接觸式全域檢測方案，可精準采集錫球三維坐標、高度差、整體共面度等核心數據，測量精度符合行業最高檢測規范，實現共面度參數量化、標準化管控，從源頭規避封裝工藝缺陷，筑牢高速信號穩定傳輸的工藝基礎。該檢測方案可有效適配各類精密BGA器件量產檢測需求，顯著提升封裝良率與設備長期運行可靠性。

新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。

參考文獻

[1] JEDEC. JESD22-B108. Surface Mount Device Coplanarity Test Standard[S]. 固態技術協會, 行業通用電子封裝檢測標準.

[2] IPC/JEDEC J-STD-033. 表面貼裝器件焊接與封裝可靠性規范[S]. 國際電子工業聯接協會.
