多層陶瓷電容器（Multi-Layer Ceramic Capacitor, MLCC）端電極銀漿厚度，是管控器件焊接可靠性與電學穩定性的關鍵工藝指標，厚度均勻性直接決定微型化MLCC產品的量產良率。行業傳統檢測多采用機械式千分尺、單點激光測厚儀，存在接觸式壓傷銀漿軟質涂層、微米級測量精度不足的缺陷，且無法量化微觀涂覆形貌誤差，難以適配008004超微型MLCC的高精度檢測需求。

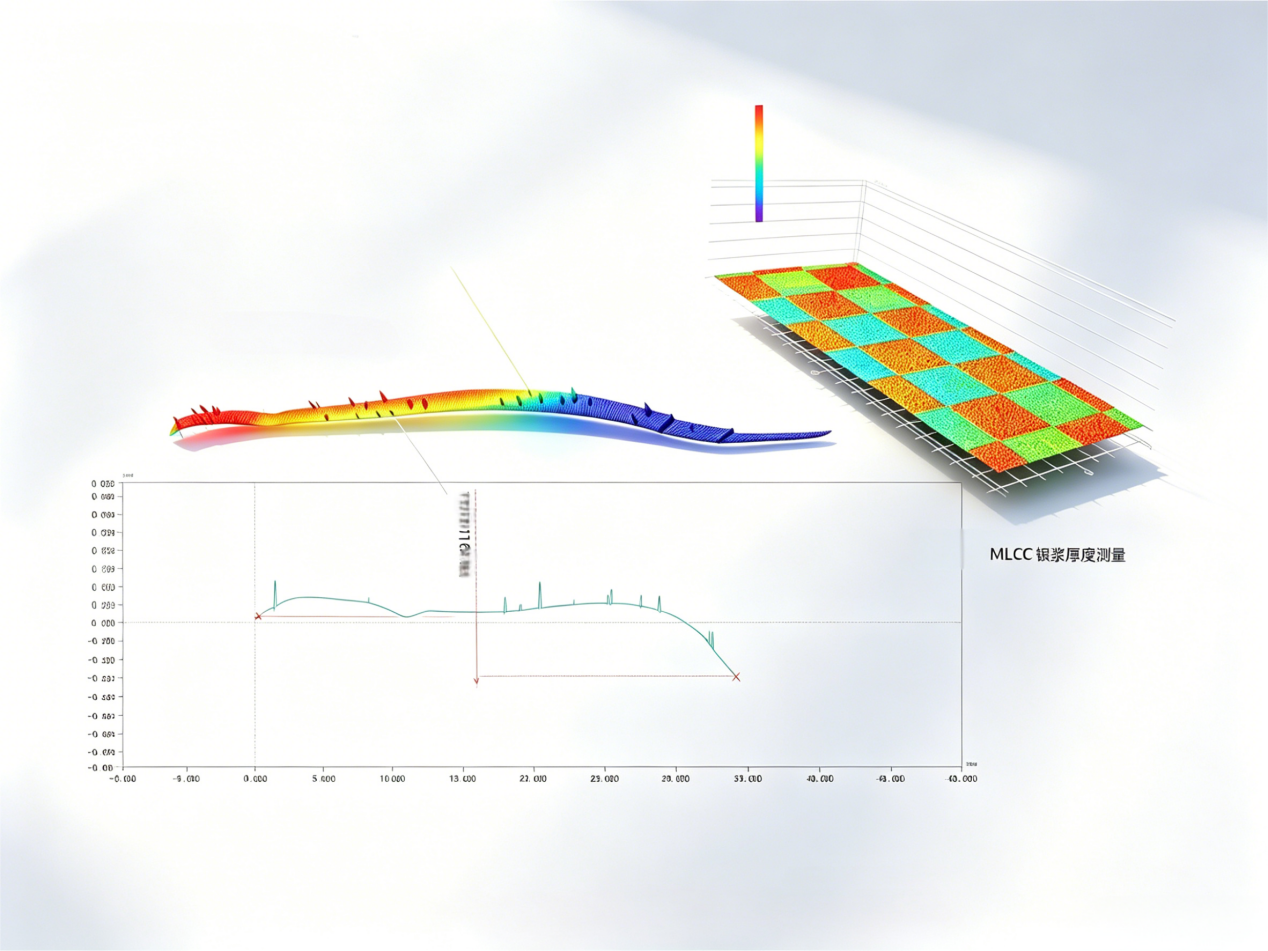

當前工業標準化量產檢測主流方案為光學3D輪廓儀（Optical 3D Profilometer）無損檢測技術，設備依托行業通用白光干涉（White Light Interferometry, WLI）原理，嚴格遵循ISO 25178表面形貌檢測國際標準，可同步完成銀漿厚度、電極爬坡輪廓、表面粗糙度（Roughness Average, Ra）的一體化檢測。據主流儀器廠商公開參數，該設備Z軸垂直分辨率可達0.1nm，具備納米級測量能力，非接觸式檢測方式可徹底規避銀漿層形變、破損問題，適配精密電子涂層檢測標準。

該技術在MLCC量產場景中具備成熟落地優勢。一是環境適應性強，可有效規避漿料色差、車間光影干擾，適配不同配方、不同批次銀漿的穩定檢測；二是量產效率高，依托高速掃描與GPU并行運算技術，單次檢測耗時僅數百毫秒至數秒，可實時輸出3D形貌圖譜與量化數據，匹配自動化產線節拍；三是標準化與可追溯性突出，可精準量化厚度偏差、識別局部缺漿、涂覆不均等微觀缺陷，解決傳統檢測數據離散、人工判定主觀性強的痛點，完全滿足MLCC精密量產的全流程質量管控要求。
