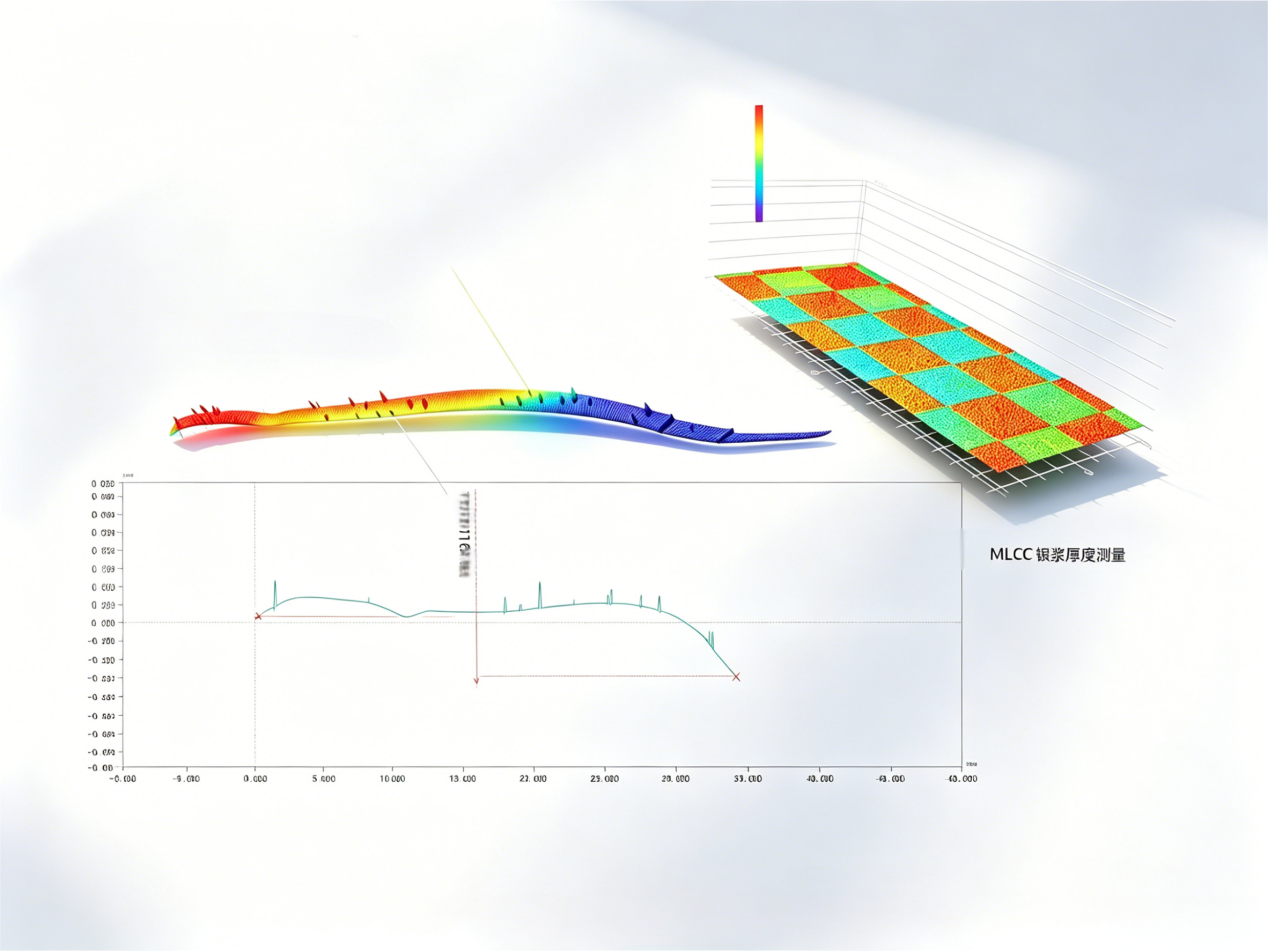

多層陶瓷電容器（Multi-Layer Ceramic Capacitor, MLCC）端電極銀漿（Silver Paste）涂布厚度是決定器件焊接強度、電氣穩定性及量產良率的核心工藝參數。隨著008004超微型MLCC批量應用，傳統二維自動光學檢測（Automatic Optical Inspection, AOI）僅可實現平面尺寸檢測，缺失垂直高度三維數據，無法滿足微米級精密制程質控標準。

光學3D輪廓儀（Optical 3D Profilometer）搭載標準化白光干涉技術（White Light Interferometry, WLI），嚴格遵循ISO 25178三維表面形貌檢測國標，采用非接觸式無損檢測模式，可徹底規避接觸測量導致的MLCC微型坯體崩裂、銀漿涂層形變等工藝損傷。依據工業公開招標及設備廠商官方參數，設備高度檢測分辨率可達納米級，可精準適配MLCC端電極1μm~3μm常規銀漿涂布厚度區間，厚度偏差檢測精度可達±0.2μm，完全匹配高端量產微米級質控要求。

該設備可量化銀漿膜厚、表面粗糙度（Roughness Average, Ra）、涂布平整度、電極爬坡輪廓等多維工藝指標，精準識別薄涂、厚涂、局部缺料、涂布不均等隱性缺陷，有效彌補傳統二維檢測的三維數據盲區。該精密檢測方案可穩定統一MLCC端電極制程精度，保障疊層電容結構一致性，降低制程不良率，為半導體封裝（Semiconductor Packaging）、高端消費電子領域的精密MLCC量產提供標準化、可溯源的質量管控支撐。
