LNG深冷蝶閥（LNG cryogenic butterfly valve）是液化天然氣儲運系統的核心密封設備，長期處于-162℃超低溫工況服役。低溫環境易引發閥座密封面產生冷形變、微翹曲及磨損缺陷，密封面平面度（flatness）超差是造成介質泄漏、降低閥門密封可靠性的關鍵因素。傳統接觸式測量方式易損傷精密密封工作面，且測量精度、工況適配性有限，無法滿足LNG深冷閥門高精度質檢管控要求。
本文采用白光干涉輪廓測量技術（white light interferometry profile measurement）開展深冷蝶閥平面度精準管控。該技術基于邁克爾遜干涉原理（Michelson interference principle），通過寬譜白光光源區分測量光與參考光，采集密封面干涉條紋圖譜，精準重構工件三維微觀輪廓（3D micro-profile），實現納米級平面度誤差量化檢測，有效規避傳統測量的接觸損傷、數據偏差等問題。
結合LNG深冷工況特性，搭建低溫模擬檢測平臺，對蝶閥密封面開展全域多點采樣檢測，精準識別局部凹陷、端面翹曲等超差缺陷，精準核算平面度基準偏差值，有效解決低溫形變帶來的檢測失真難題，適配深冷蝶閥精密加工與在役運維檢測全場景。
工程實踐表明，該光學輪廓管控技術可精準把控深冷蝶閥密封面形位精度，穩定控制平面度公差在工業合格區間，大幅提升閥門低溫密封穩定性與設備運行安全性，可廣泛適配油氣深冷裝備高精度檢測場景。
多功能面型干涉儀（Multifunctional Surface Interferometer）應用優勢
本文配套采用的多功能面型干涉儀，可一站式完成微納級平面度、深孔臺階、陡峭錐面角度及三維輪廓（3D profile）全維度精密檢測，完全適配LNG深冷蝶閥硬密封零部件的高精度測量需求，相較于傳統光學檢測設備，技術優勢顯著。
四大核心技術革新

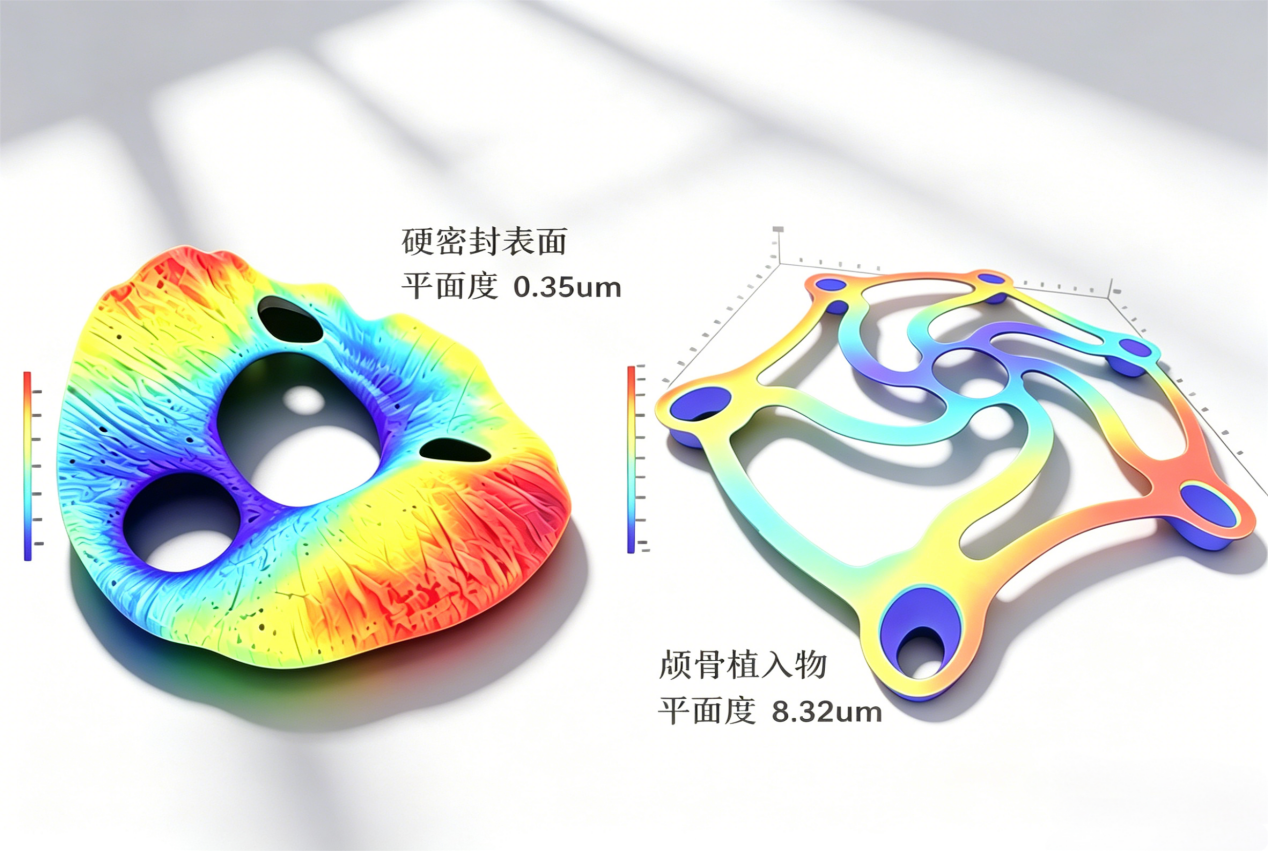

大視野一鍵自動掃描：突破傳統光學測量設備深度不足、視野受限的行業短板，兼容平面度、臺階高度、多面平行度、錐孔等多參數檢測，單幅標準掃描視野可達25mm。公開實測數據顯示，噴油器密封端面平面度變形量為0.35μm，顱骨植入物平面度檢測值為8.32μm，測量精度穩定可靠。
2. 大尺寸多臺階平行度檢測：突破常規干涉儀僅可檢測單一平面的局限，具備70mm大臺階一體化測量能力，設備重復測量再現精度可達5nm，可滿足深冷閥門多層密封面、臺階結構的同步檢測需求。
3. 自動化批量測量工況適配：標準單幅測量視野為23×18mm，支持最大200mm大范圍全自動跑點測量，大幅提升零部件批量質檢效率，同時可根據超大視野、超高精度需求提供非標定制檢測方案，適配工業化量產檢測場景。
4. 多結構高精度一體化檢測：集成深錐孔角度精準測量、上下平面平行度同步檢測功能，依托專屬光路設計，可同步完成透明/非透明工件厚度、上下平面平行度檢測，無需更換設備，精簡檢測流程，拓寬深冷精密零部件檢測適配范圍。
