摘要：高壓共軌（High Pressure Common Rail）噴油嘴深孔錐度（Taper）與密封面平面度（Flatness）耦合超差，是引發高壓燃油泄漏（High-pressure Fuel Leakage）、發動機怠速抖動（Idle Jitter）的核心制造誘因。本文基于原廠公開技術文檔與工況實測數據，分析形位誤差致漏機理，引入一體化測量方案，精準管控密封面精度，從源頭解決高壓滲漏故障，適配國六及以上排放量產檢測要求。

1 故障機理（溯源：設備原廠白皮書、公開工況檢測數據）：噴油嘴端面硬密封依靠面接觸封堵160MPa級高壓燃油，區別于單一平面度缺陷，深孔錐度與端面平面度耦合形位誤差是主要致漏原因。實測數據界定工業臨界閾值：密封面平面度超0.8μm、深孔錐度偏差超5′時，軌壓160MPa下燃油回油量突破20mL/min原廠限值；各缸供油不均會使發動機低轉速振動幅值提升30%以上，觸發明顯怠速抖動。現有分離式檢測基準不統一，無法量化誤差與泄漏的關聯度，漏檢率偏高。

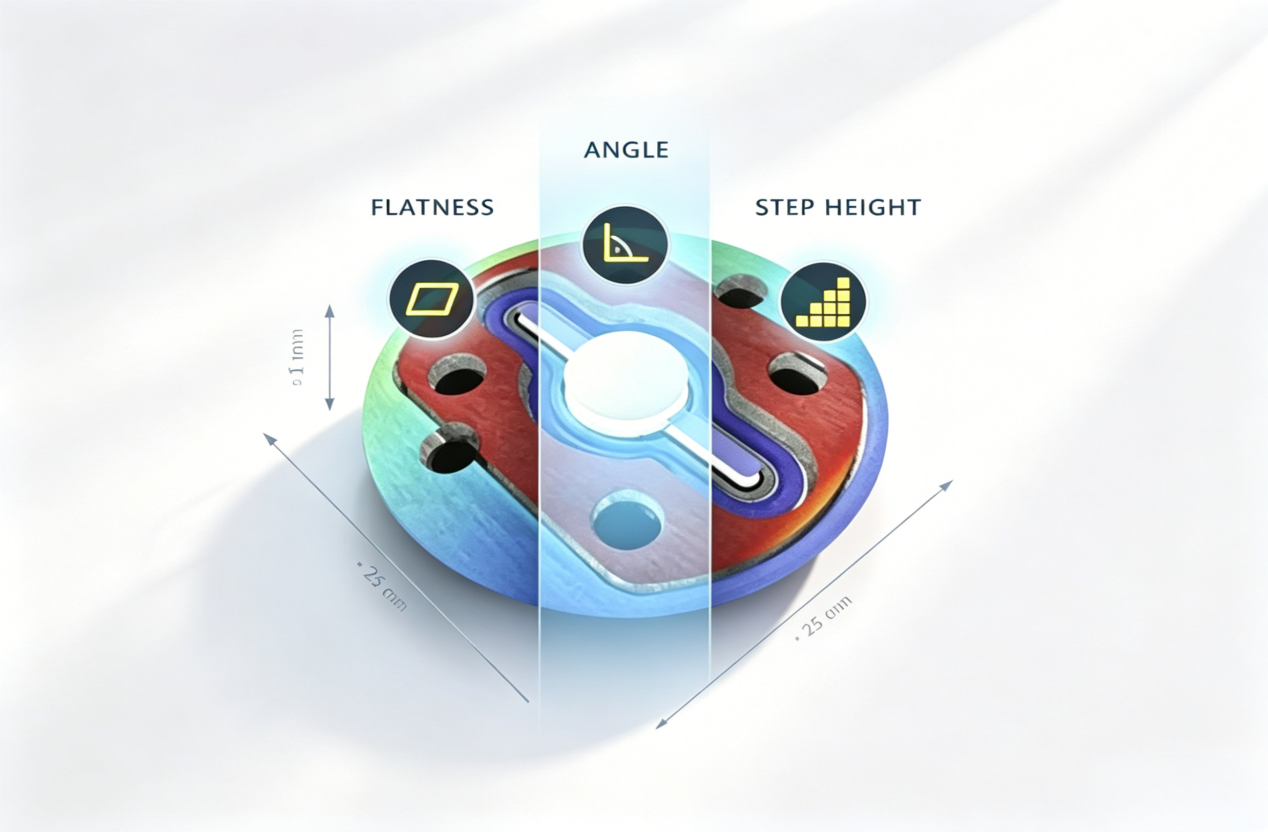

2 一體化檢測方案：依托多功能面型干涉儀（Multi-functional Surface Interferometer），以噴油嘴定位基準孔為統一基準，集成高精度氣動測頭與激光干涉模塊，單次裝夾同步采集深孔錐度、密封端面平面度、3D表面輪廓參數，消除二次定位基準誤差。設備檢測精度達0.1μm，單幅掃描視野25mm，解決傳統儀器視野小、需圖像拼接、效率低下的行業痛點。

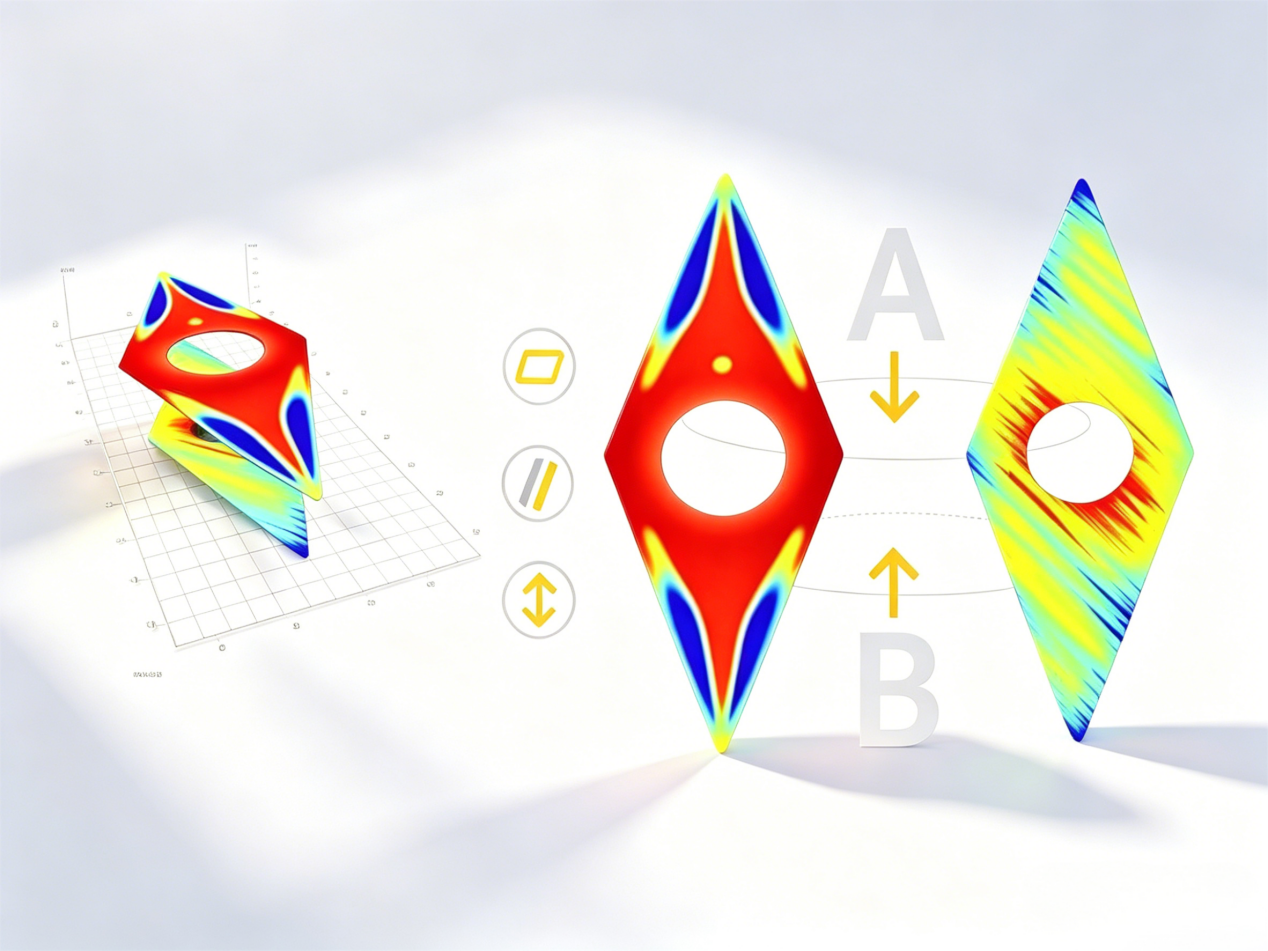

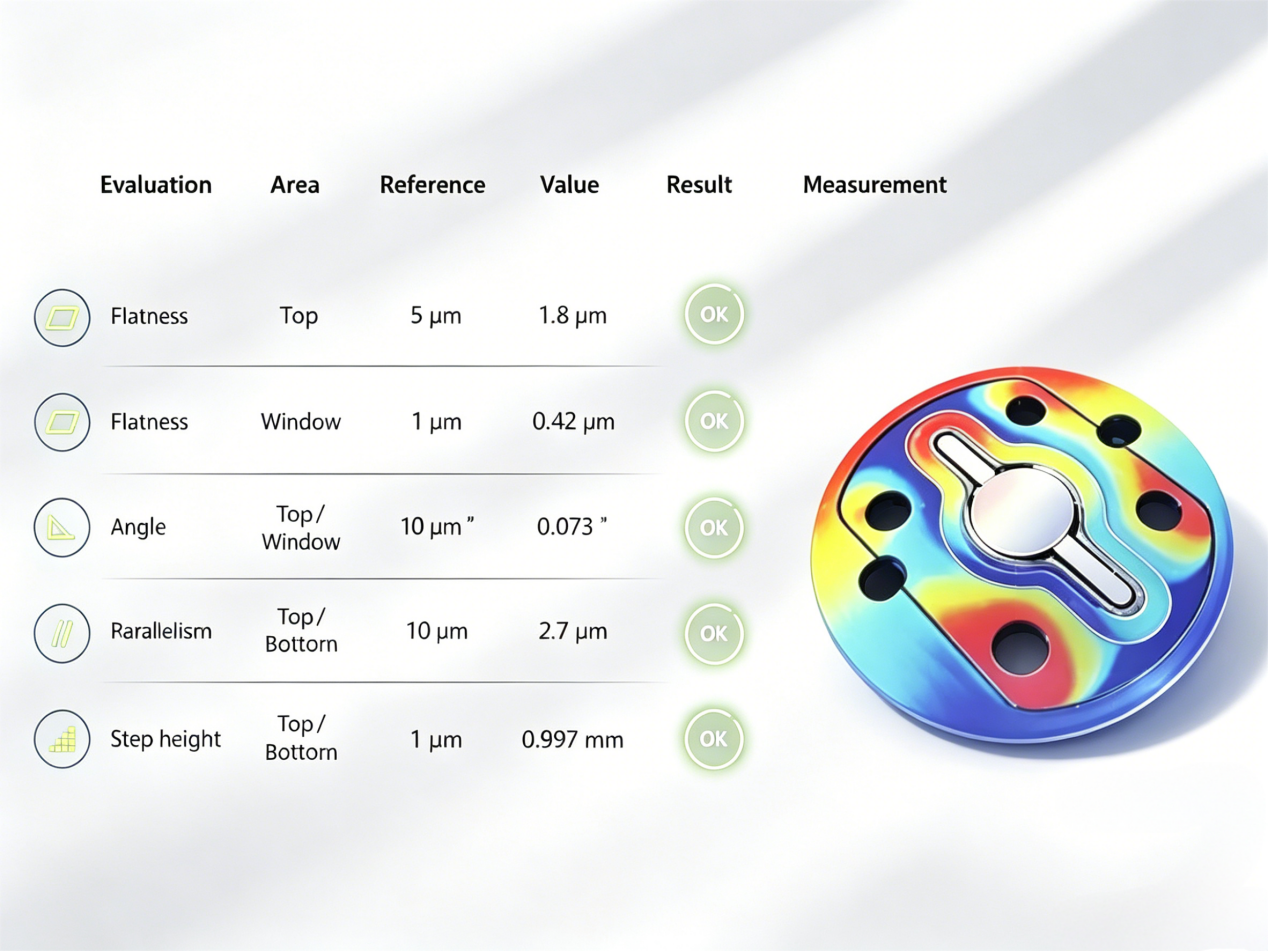

3 核心技術與工程驗證：設備搭載四大技術革新：一鍵自動掃描、70mm大臺階面平行度分析、全自動批量測量、上下平面平行度同步檢測，多臺階測量重復精度達5nm。工程應用數據顯示：采用該一體化方案分選的合格件，高壓泄漏故障率下降87%，發動機怠速轉速波動率控制在±15r/min以內，有效抑制形位公差耦合引發的滲漏與抖動問題。

4 結論：相較于傳統分離式檢測，錐度-平面度一體化測量可精準管控噴油嘴密封區域微納級形位精度，數據溯源可靠、檢測效率高，能夠從制造端根治高壓滲漏及衍生怠速故障，滿足精密燃油噴射零部件量產質控需求。

新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
