在半導體、超精密制造領域，表面粗糙度測量精度直接決定產品質量與服役性能。本文聚焦激光共聚焦顯微鏡（LCM）實測粗糙度數據偏差、重復性差的行業共性問題，結合ISO官方檢測標準解析核心成因，配套大視野3D白光干涉儀（WLI）高精度測量方案，適配各類超精密工件標準化檢測需求。
一、激光共聚焦顯微鏡粗糙度測量偏差核心解析
實際檢測中，LCM設備檢測標準粗糙度塊數據精準穩定，但實測工業樣品常出現數據偏差、重復性不佳，與標準檢測設備結果不一致。該問題并非設備精度缺陷，而是硬件視野局限與ISO粗糙度檢測標準不匹配導致的系統性誤差。
1、1 共聚焦設備先天視野短板
納米級粗糙度檢測普遍采用尼康50倍APO高倍物鏡，設備精度與物鏡倍率正相關，但高倍率會大幅壓縮成像視野。該物鏡單幅視場僅0.5mm，取樣范圍極小，無法覆蓋工業檢測標準所需的完整評定區間，不滿足全域檢測要求。
1、2 超精密粗糙度ISO檢測標準規范
溯源依據：ISO 4287、ISO 4288及對應國標GB/T 3505-2009
針對Ra≤100nm超精密表面檢測，行業強制標準參數明確：適用粗糙度區間0.02μm～0.1μm；取樣長度Lr（截止波長λc）0.25mm；評定長度Ln默認5倍取樣長度，即Ln=1.25mm；短波濾波λs=2.5μm，用于過濾微觀噪聲，保障數據精準性。
1、3 數據偏差根本成因LCM 50倍物鏡0.5mm單幅視場，遠小于ISO標準要求的1.25mm評定長度，無法滿足標準化檢測基礎條件。檢測標準塊時，樣品表面均勻規整，視野缺失不影響數據結果；但實測工業工件時，表面微觀形貌、粗糙度分布不均，過小取樣范圍無全域代表性，最終造成數據失真、偏差超標。該適配問題同樣適用于ISO 25178面粗糙度檢測標準。
1、4 視野拼接補償方案固有弊端
行業多采用圖像拼接彌補視野短板，但拼接精度依賴運動平臺硬件，易引入次生機械誤差，無法根治數據偏差：壓電平臺拼接精度高但成本昂貴，適配性差；直線電機平臺精度與成本均衡，為行業主流；伺服電機平臺成本低，高倍拼接后易出現錯位、抖動、高低偏移等誤差，僅可通過算法濾波掩蓋缺陷，無法從根源解決數據失真問題。
二、大視野3D白光干涉儀精準測量解決方案
針對LCM視野局限、拼接誤差、數據不達標等痛點，大視野3D白光干涉儀突破行業技術瓶頸，解決傳統設備“高精度小視野、大視野低精度”的矛盾，兼顧超大成像視野與納米級超高精度，完全匹配ISO標準化檢測要求，適配半導體、精密光學器件高端檢測場景。
核心技術優勢
視野精度雙突破，合規匹配ISO標準

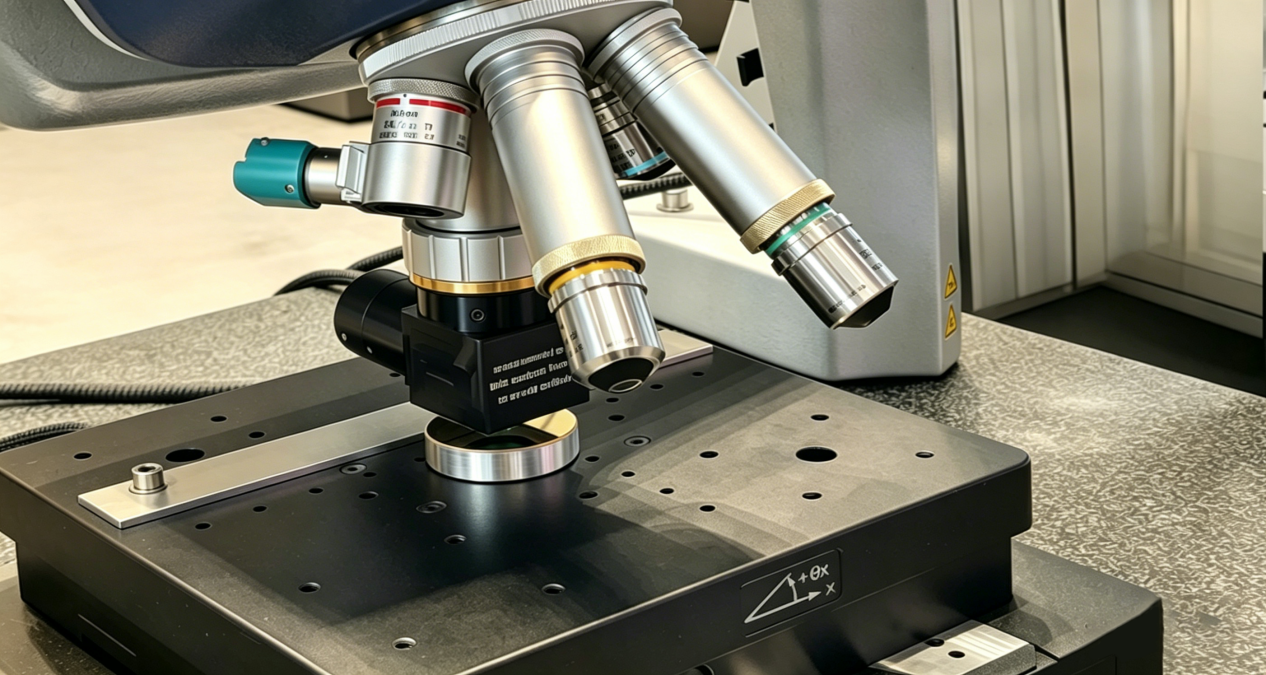

設備搭載專屬0.6×輕量化大視場物鏡，單幅最大成像視野可達15mm，完全覆蓋1.25mm標準評定長度，無需圖像拼接。配備4位電動轉塔結構，可無縫切換高低倍率，一站式完成大視野全域觀測與納米級精密測量，從根源消除取樣不足、拼接誤差等系統性問題，保障檢測數據合規精準。
三、半導體晶圓專項實測應用
3、1 CMP研磨碟盤檢測
可精準完成研磨碟盤金剛石顆粒共面度全域分析，大視野全覆蓋工件整體形貌，精準表征顆粒分布均勻性，保障晶圓拋光一致性，穩定晶圓良率與碟盤使用壽命。
3、2 晶圓形變檢測
支持裸片晶圓BOW翹曲、WARP彎曲等形變參數精準測量，精準捕捉微觀形變缺陷，有效規避晶圓封裝過程中芯片破損、虛焊等工藝問題，保障加工與封裝精度。
3、3 晶圓表面粗糙度專項檢測

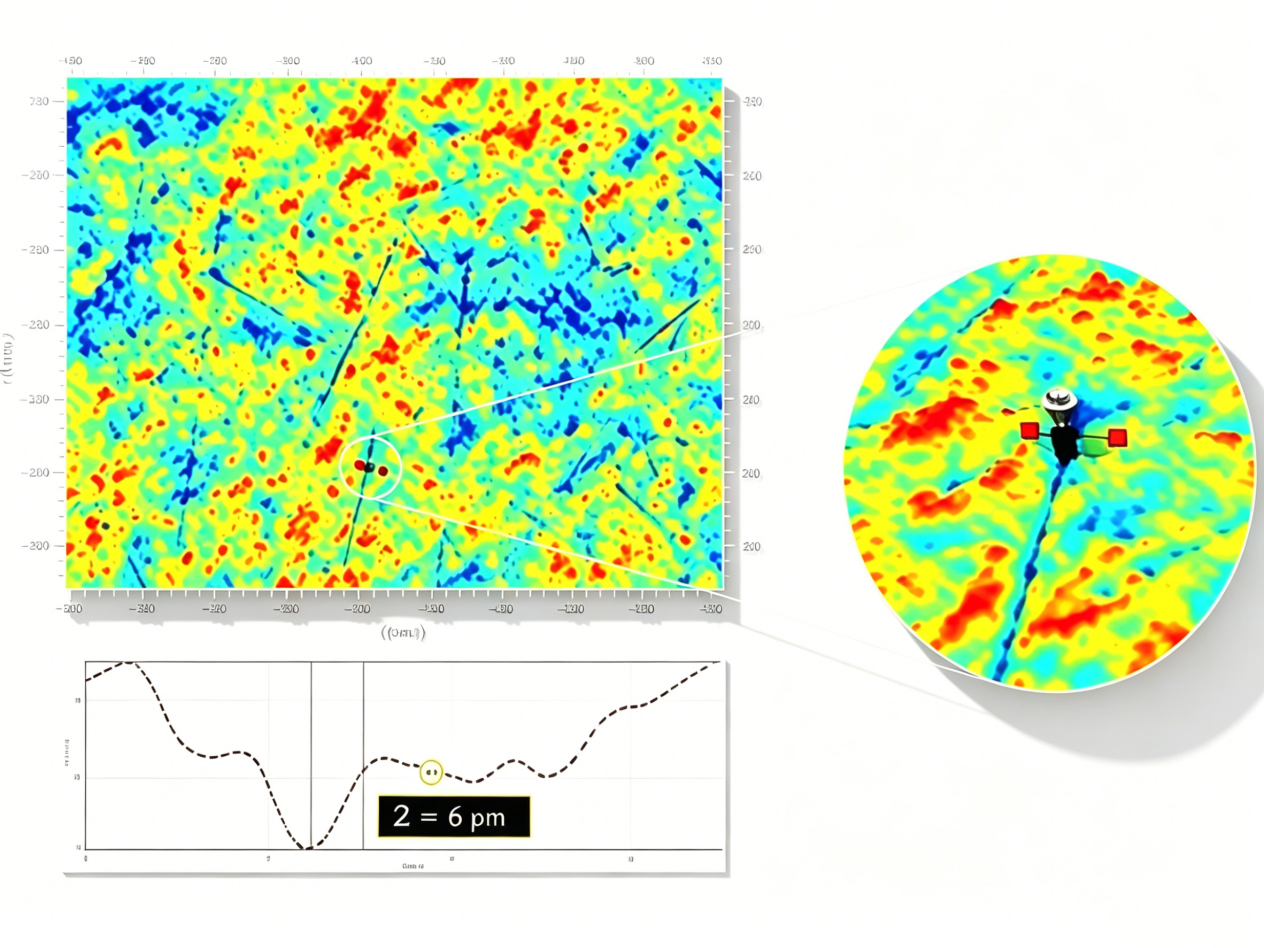

設備實測精度可達0.006nm（6pm），適配晶圓超光滑表面檢測；可精準檢測拋光后晶圓表面粗糙度（Ra=0.96nm），為CMP拋光工藝優化提供數據支撐；同時可檢測晶圓背面粗糙度（Ra=0.9μm），保障背面金屬化、鍵合工藝穩定性，適配半導體全流程質控需求。
四、總結
激光共聚焦顯微鏡粗糙度數據偏差，核心為高倍物鏡視野受限、無法匹配ISO標準評定長度，拼接補償方式易引入次生誤差，難以滿足工業精密檢測標準化要求。大視野3D白光干涉儀憑借超大無拼接視野、納米級超高精度、全場景適配優勢，完全契合ISO行業檢測標準，從根源解決取樣不達標、數據失真、重復性差等痛點，是半導體、超精密制造表面粗糙度標準化檢測的優選方案。
新啟航半導體提供一站式光學3D精密測量解決方案，依托成熟核心技術，賦能半導體形貌表征、工業精密質檢領域，助力行業產品質量升級與工藝迭代。
新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
