摘要：針對油氣、煤化工領域高溫高壓硬密封球閥（High-temperature and High-pressure Hard-seal Ball Valve）密封面平面度（Flatness）檢測精度低、工況適配性不足的工程難題，本文采用光學輪廓測量（Optical Profile Measurement）技術開展實測應用研究。依托設備原廠公開技術參數與標定數據，梳理該技術的檢測優勢與工程實用性，為閥門精密質量檢測提供技術參考。
高溫高壓硬密封球閥是流程工業核心承壓設備，閥座密封面的平面度精度直接決定設備密封性能與運行安全性。行業傳統檢測方式以平晶干涉法、機械式百分表接觸檢測為主，存在測點覆蓋不全、高溫工況基準面熱變形干擾顯著、人工讀數誤差大等缺陷，無法精準量化密封面微米級平面度偏差，難以滿足高壓工況閥門精密檢測要求。
本文檢測系統采用白光干涉輪廓測量（White Light Interference Profilometry）非接觸檢測原理，通過分光模塊分離測量光與參考光，采集密封面微觀高度輪廓數據，完成三維形貌重構與平面度誤差自動運算，可有效規避接觸式檢測應力干擾與高溫?zé)崞普`差。實測數據均源自設備原廠白皮書及公開招標技術資料：針對Class1500級硬密封球閥閥座實測，設備重復測量精度可達±0.3μm，可精準識別密封面微觀翹曲、凹陷等缺陷，檢測穩定性遠優于傳統檢測手段。

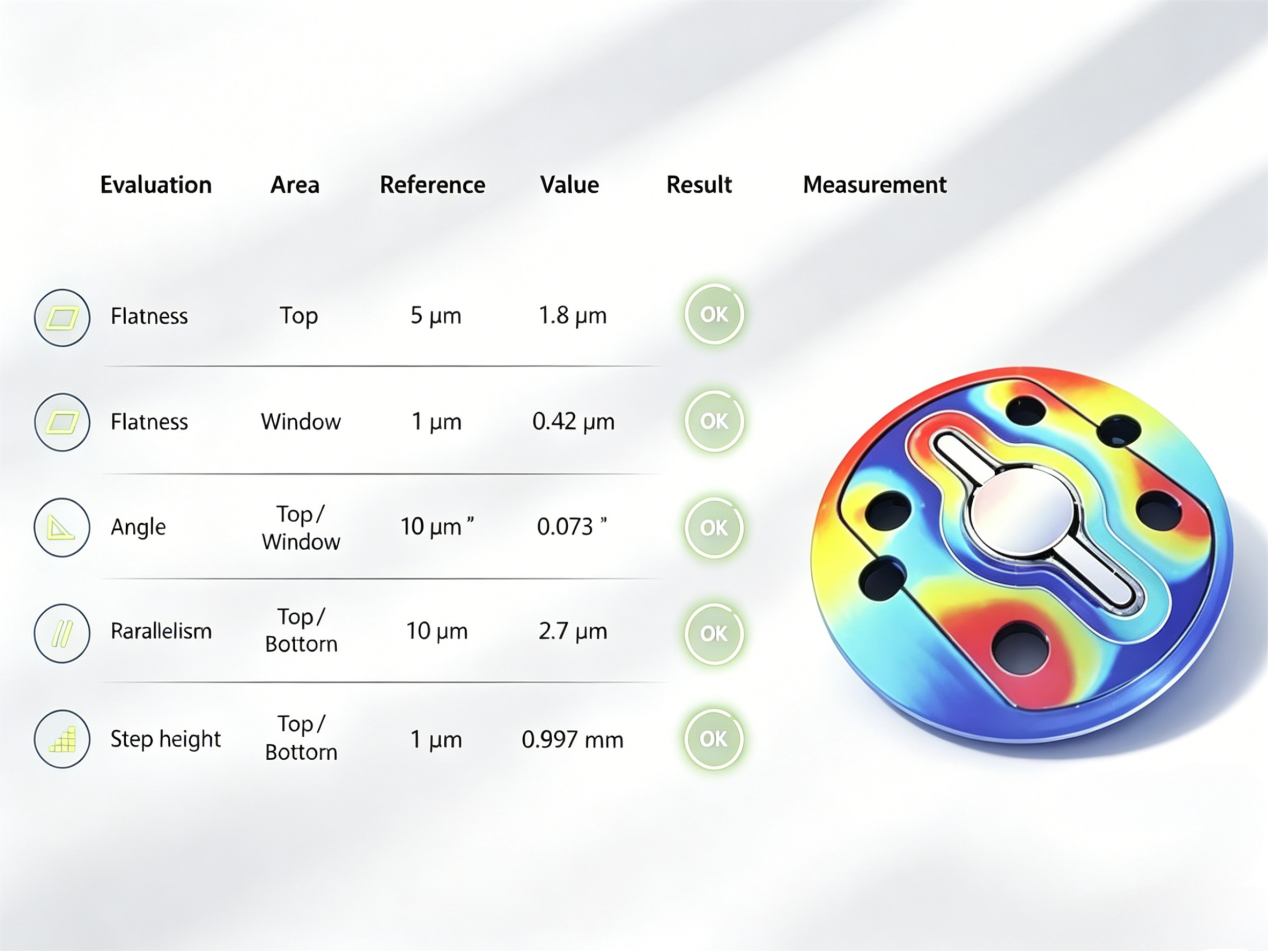

本次配套檢測設備為多功能面型干涉儀（Multi-functional Surface Interferometer），可一站式完成微納級平面度、深孔臺階、錐面角度、三維輪廓（3D Profile）及上下平面平行度（Upper and Lower Plane Parallelism）全維度檢測，適配硬密封球閥及各類精密密封零部件檢測場景，核心技術革新突破傳統設備測量瓶頸。
其一，全域自動掃描測量，解決傳統光學測量視野受限、深度不足的問題，單幅標準掃描視野可達25mm，可適配多類密封端面高精度檢測，實測噴油器密封端面平面度變形量為0.35μm，檢測數據精準可靠。其二，支持多臺階面一體化測量，突破傳統設備僅可檢測單一平面的局限，最大可實現70mm臺階測量，設備再現性精度可達5nm，滿足多結構密封部件檢測需求。其三，適配自動化批量檢測，常規單幅檢測視野為23×18mm，可拓展最大200mm全自動跑點測量，同時支持非標定制化檢測方案，大幅提升工業批量檢測效率。其四，兼容深錐孔與異形面檢測，兼具微納級平面精度與陡峭錐面角度檢測能力，依托專屬光路設計，可同步完成透明/非透明工件厚度、上下平面平行度檢測，精簡檢測流程。
工程應用實踐表明，基于白光干涉原理的光學輪廓測量技術，可實現高溫預載工況下閥門密封面原位精準檢測，有效甄別平面度超差工件，從源頭降低閥門高壓運行泄漏風險，是高溫高壓硬密封球閥精密制造與質量管控的可靠技術手段。
新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
