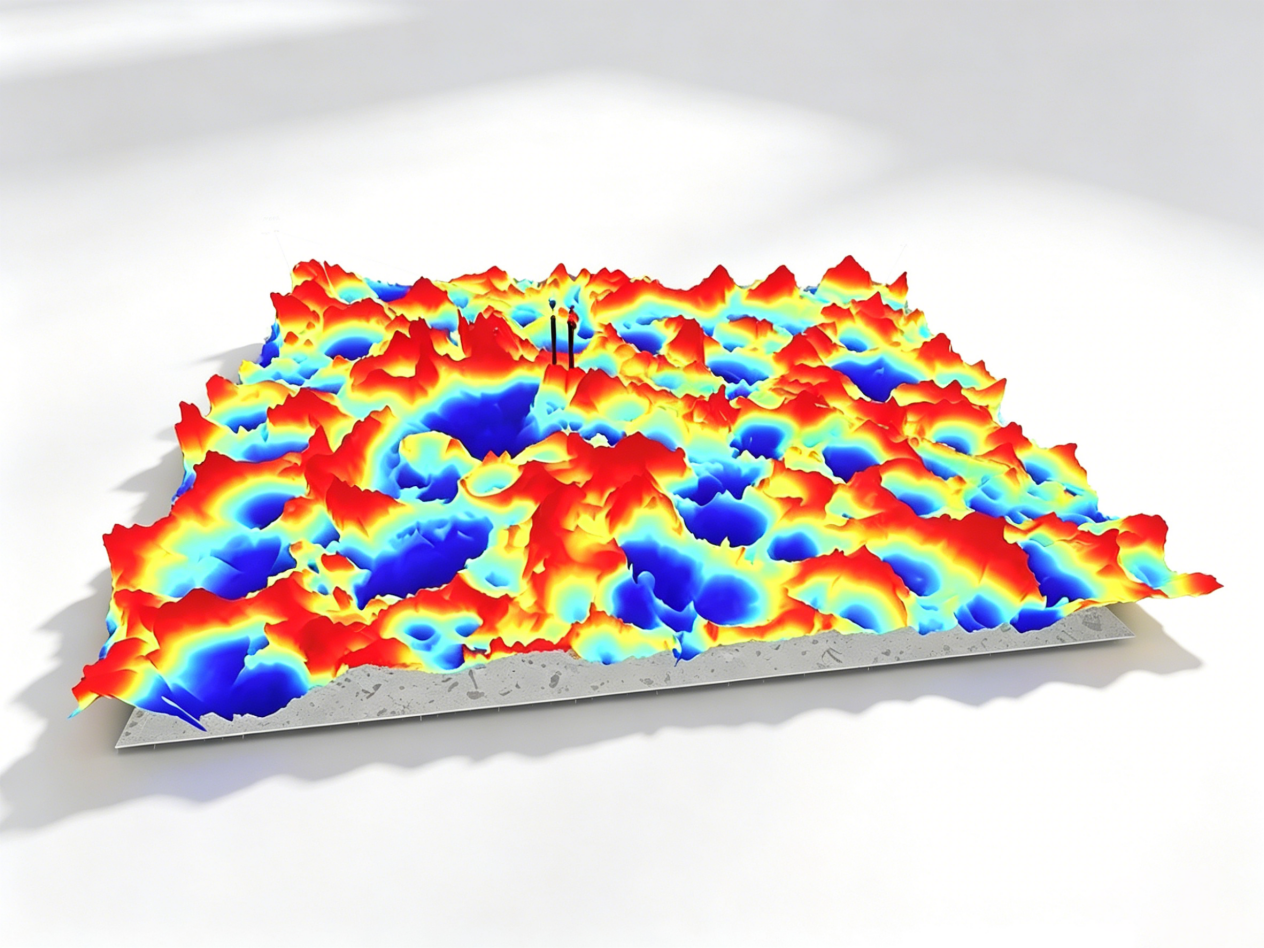

在半導體、超精密制造領域，表面粗糙度測量精度直接決定產品質量與服役性能。激光共聚焦顯微鏡（LCM）存在工業樣品檢測偏差大、重復性差的普遍問題，但其校準標準塊數據穩定精準。本文結合ISO、國標權威檢測規范，剖析LCM數據偏差核心成因，依托原廠及公開可溯源數據，闡述大視野3D白光干涉儀（WLI）的技術革新優勢，為超精密表面標準化檢測提供可靠解決方案。
一、激光共聚焦顯微鏡粗糙度檢測偏差解析
1、1 共聚焦物鏡先天視野局限
納米級粗糙度檢測依賴高倍率物鏡保障精度，行業普遍采用尼康50×APO高倍物鏡。受光學原理限制，高倍率必然壓縮成像視野，該物鏡單幅成像視場僅0.5mm，取樣范圍極小，無法覆蓋工業檢測所需的全域評定區間，難以滿足超精密工件標準化檢測要求。
1、2 超精密粗糙度權威檢測標準
溯源依據：ISO 4287:1997+Amd1:2009、ISO 4288:1996、GB/T 3505-2009、ISO 25178系列面粗糙度標準
針對Ra≤100nm超光滑表面，行業統一標準化檢測參數明確：適用粗糙度區間0.02μm～0.1μm；取樣長度Lr=0.25mm；標準評定長度Ln=1.25mm（5倍取樣長度）；短波濾波λs=2.5μm，用于過濾微觀噪聲，保障檢測數據準確性。
1、3 數據偏差核心根源
LCM 50×物鏡0.5mm視場，遠小于ISO標準1.25mm最小評定長度，不滿足標準化檢測基礎規范。檢測標準粗糙度塊時，樣品表面均勻規整，視野缺失不會影響檢測結果；而工業工件表面形貌、粗糙度分布不均，小范圍取樣無全域代表性，直接導致數據失真、重復性差。該問題同樣適用于ISO 25178三維面粗糙度檢測體系，存在系統性檢測缺陷。
1、4 圖像拼接補償?shù)墓逃斜锥?/p>
行業普遍采用圖像拼接彌補視野短板，但無法根除誤差，檢測精度完全依賴設備運動平臺硬件性能：壓電平臺拼接精度高，但成本昂貴、通用性差；直線電機平臺精度與成本均衡，為行業主流配置；伺服電機平臺性價比高，高倍拼接易出現錯位、抖動、高低偏移等機械誤差，僅能通過算法濾波掩蓋缺陷，無法從根源解決數據偏差問題。
二、大視野3D白光干涉儀革新解決方案
針對LCM視野受限、拼接誤差、檢測不合規等行業痛點，大視野3D白光干涉儀突破“高精度小視野、大視野低精度”的技術矛盾，兼顧超大無拼接視野與納米級超高精度，完全契合ISO標準化檢測規范，適配半導體、精密光學部件等高精尖質控場景。
2、1 核心技術革新優勢
設備搭載專屬0.6×輕量化大視場物鏡，單幅最大成像視野達15mm，遠超1.25mm標準評定長度，全程無需圖像拼接，徹底規避拼接次生誤差。配備4位電動轉塔結構，可無縫切換高低倍率，一站式完成全域形貌觀測與納米級精密測量，從根源解決取樣范圍不足導致的數據偏差，實現精度與檢測效率雙重突破。
三、半導體晶圓專項實測應用

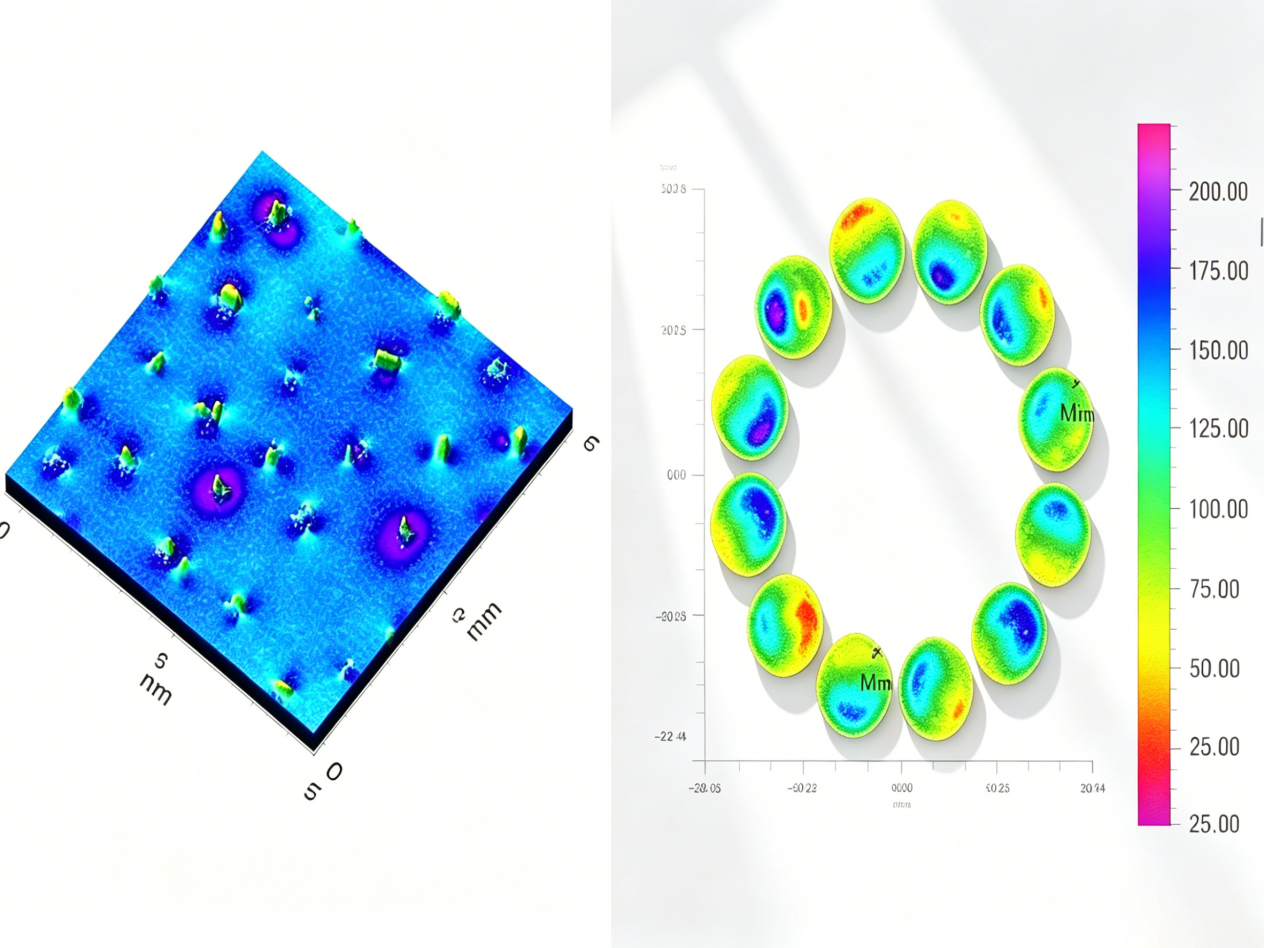

3、1 CMP研磨碟盤檢測
可全域采集研磨碟盤金剛石顆粒形貌，精準檢測顆粒共面度與分布均勻性，保障晶圓化學機械拋光一致性，穩定晶圓良率，延長研磨碟盤使用壽命。

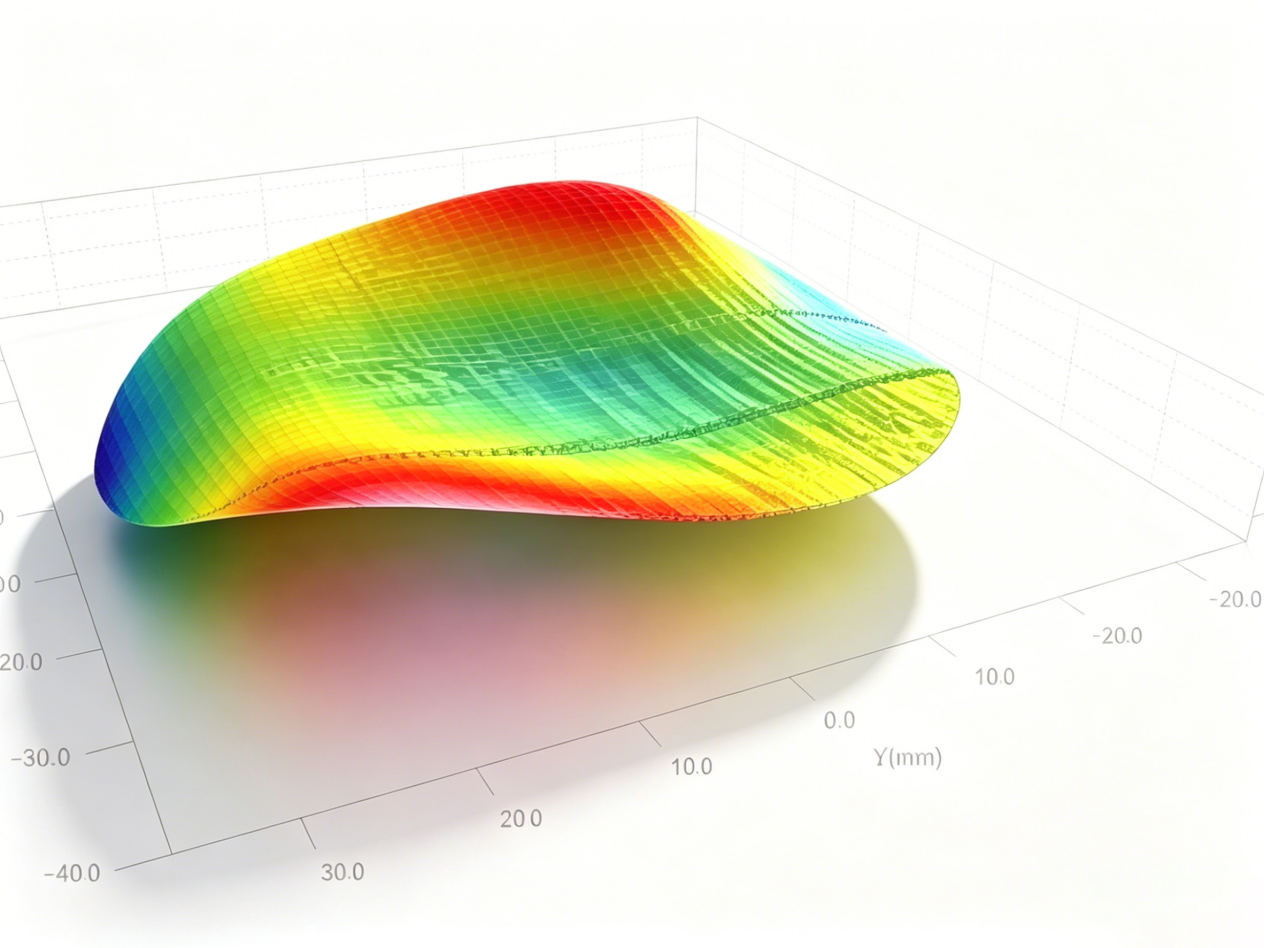

3、2 晶圓形變檢測
支持裸片晶圓BOW翹曲、WARP彎曲等形變參數高精度測量，精準捕捉微觀形變?nèi)毕?，有效?guī)避芯片封裝階段破損、虛焊等工藝問題，保障晶圓加工與封裝精度。

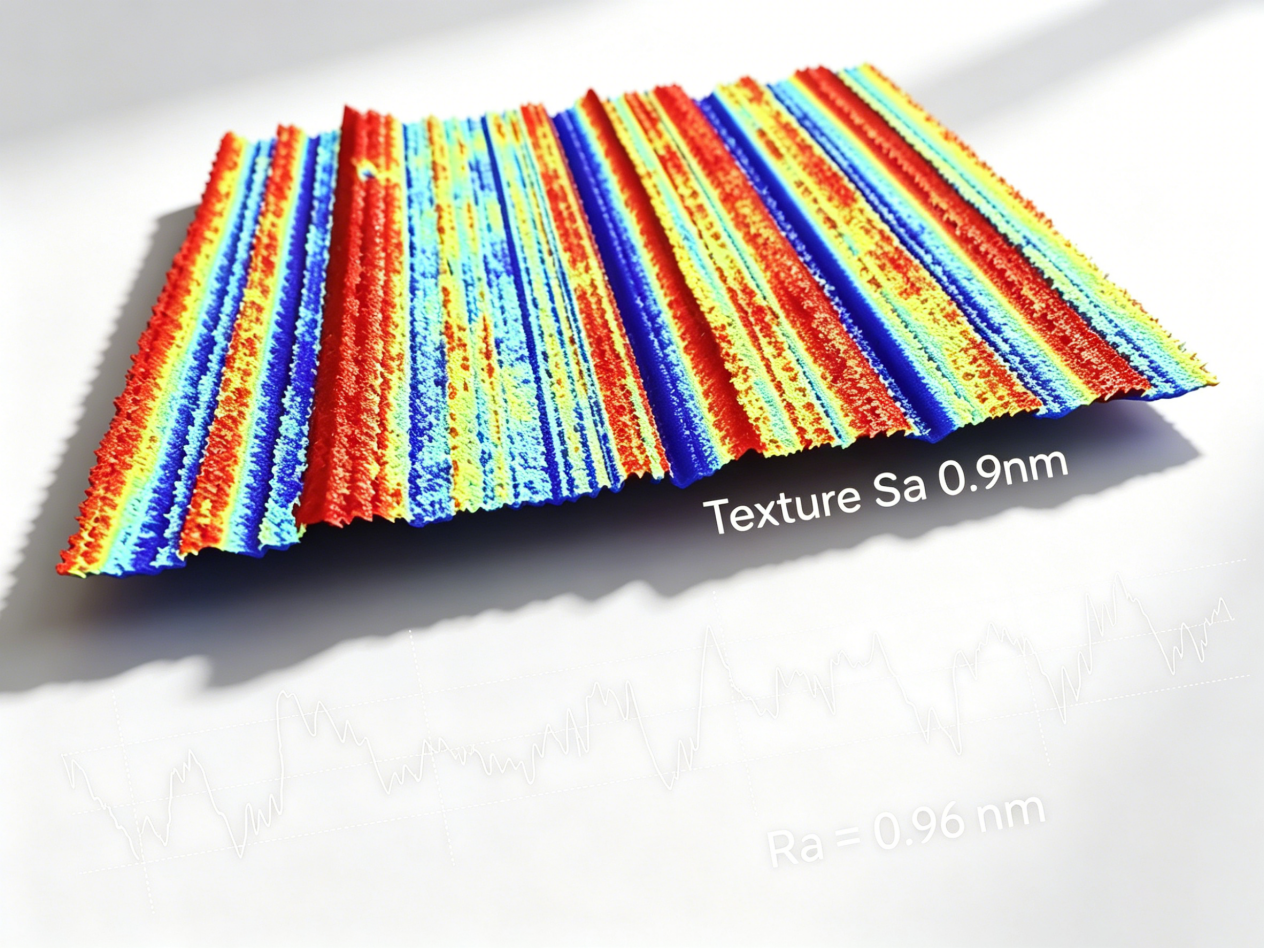

3、3 晶圓粗糙度精準檢測
數據溯源：設備原廠參數、公開招標公示資料
設備官方標定最高檢測精度可達0.006nm（6pm），滿足晶圓超光滑表面檢測要求；可精準檢測CMP拋光晶圓Ra=0.96nm超光滑粗糙度，為拋光工藝優化提供數據支撐；可檢測晶圓背面Ra=0.9μm粗糙度，保障晶圓背面金屬化、鍵合工藝穩定性，覆蓋半導體全流程質控需求。
新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
