一、激光共聚焦顯微鏡粗糙度檢測偏差根源

1、1 物鏡先天視野局限

納米級粗糙度檢測主流采用尼康50×APO高倍物鏡，設備精度與物鏡倍率正相關，但高倍率會大幅壓縮成像視野。該物鏡單幅視場僅0.5mm，取樣范圍過小，無法覆蓋工業檢測標準所需全域評定區間，不滿足超精密表面標準化檢測基礎條件。

1、2 超精密粗糙度檢測權威標準

溯源依據：ISO 4287:1997+Amd1:2009、ISO 4288:1996、GB/T 3505-2009、ISO 25178面粗糙度系列標準

針對Ra≤100nm超光滑表面，行業標準化檢測參數明確：適用粗糙度區間0.02μm～0.1μm；取樣長度Lr=0.25mm；標準評定長度Ln=1.25mm（5倍取樣長度）；短波濾波λs=2.5μm，用于過濾微觀噪聲，保障檢測數據精準性。

1、3 數據偏差核心原理

LCM 50×物鏡0.5mm視場，遠小于ISO標準1.25mm最小評定長度，無法滿足標準化檢測規范。標準粗糙度塊表面均勻規整，視野缺失不影響檢測結果；而工業工件表面粗糙度、微觀形貌分布不均，小范圍取樣無全域代表性，直接導致數據失真、重復性不佳，該問題同樣適用于ISO 25178面粗糙度檢測體系。

1、4 圖像拼接補償的固有缺陷

行業普遍采用圖像拼接彌補視野短板，但無法根治系統性誤差：壓電平臺拼接精度高、成本昂貴，適配性差；直線電機平臺精度與成本均衡，為行業主流；伺服電機平臺性價比高，高倍拼接易出現錯位、抖動、高低偏移等機械誤差，僅可通過算法掩蓋缺陷，無法從根源解決數據偏差問題。

二、大視野3D白光干涉儀精準替代方案

針對LCM視野受限、拼接誤差、檢測不達標等痛點，大視野3D白光干涉儀突破“高精度小視野、大視野低精度”的行業矛盾，兼顧無拼接超大視野與納米級超高精度，完全契合ISO檢測規范，適配半導體、精密光學部件高端質控場景。

核心技術優勢

全域視野合規檢測：設備搭載專屬0.6×輕量化大視場物鏡，單幅最大成像視野達15mm，遠超1.25mm標準評定長度，全程無需圖像拼接，徹底規避拼接次生誤差。配套4位電動轉塔結構，可無縫切換高低倍率，一站式完成全域形貌觀測與納米級精密測量，從根源解決取樣不足、數據失真等問題。

三、半導體晶圓專項實測應用

3、1 CMP研磨碟盤檢測

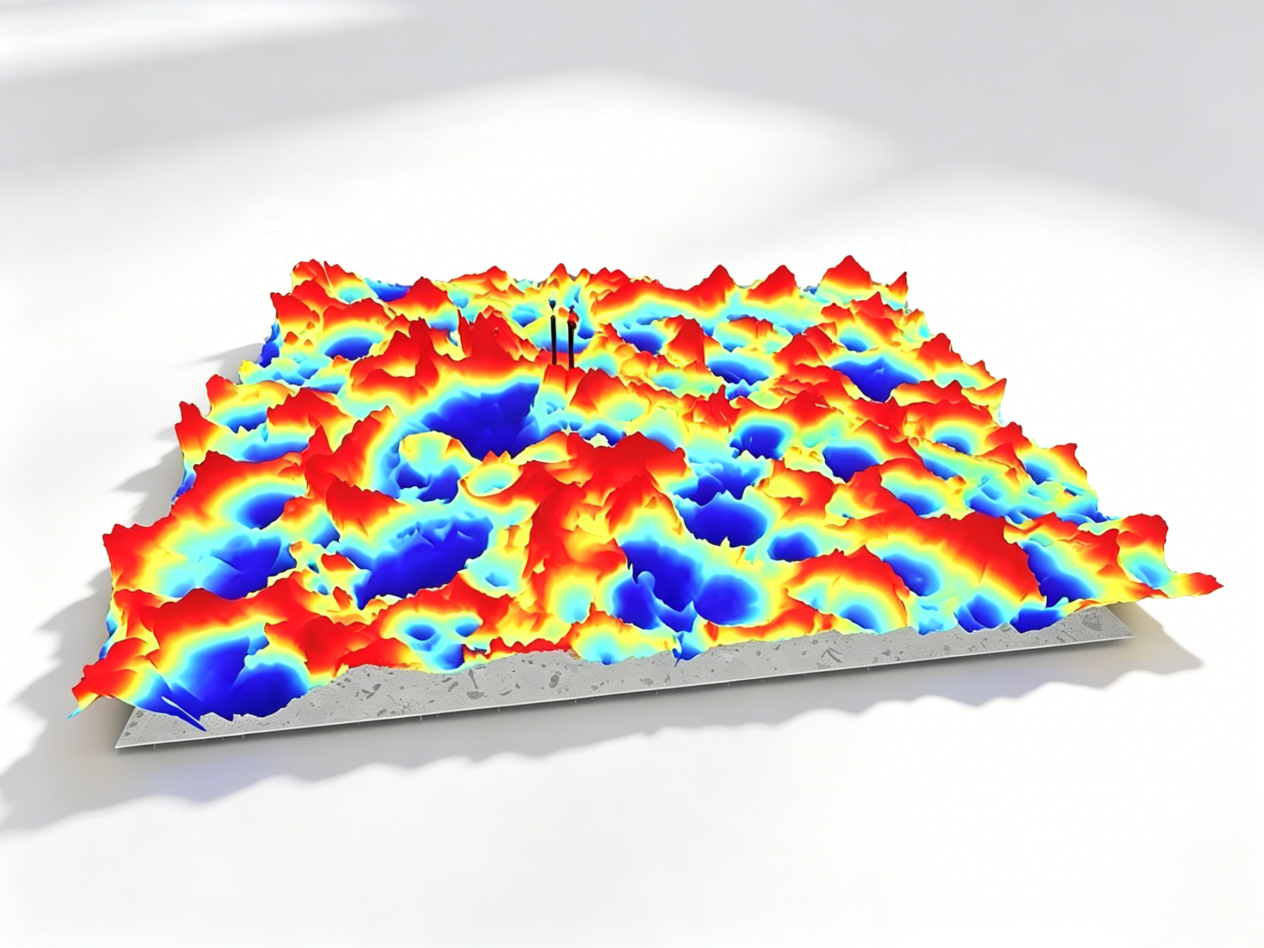

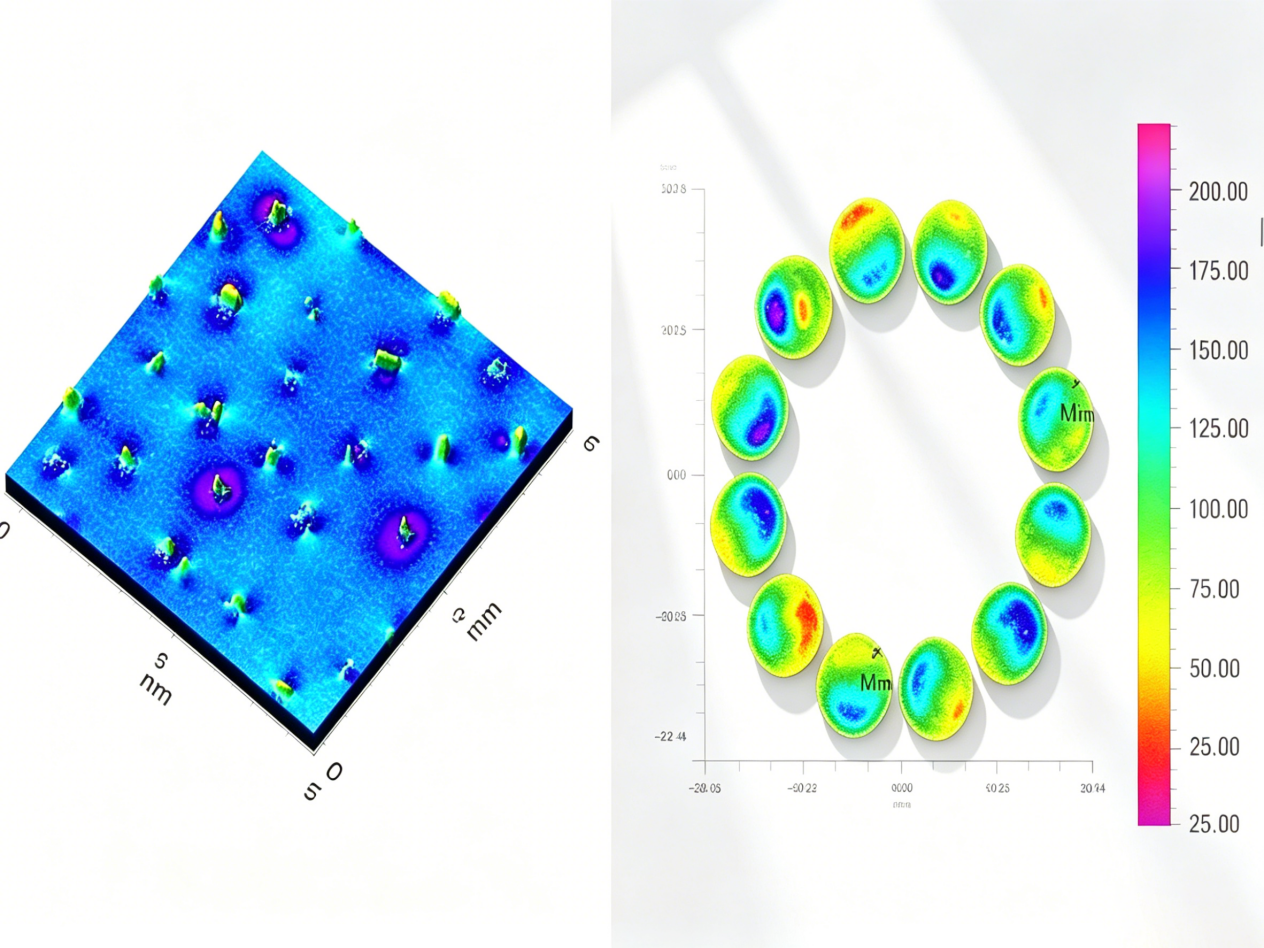

可全域采集研磨碟盤金剛石顆粒形貌，精準分析顆粒共面度與分布均勻性，保障晶圓拋光一致性，穩定晶圓良率與碟盤使用壽命。

3、2 晶圓形變檢測

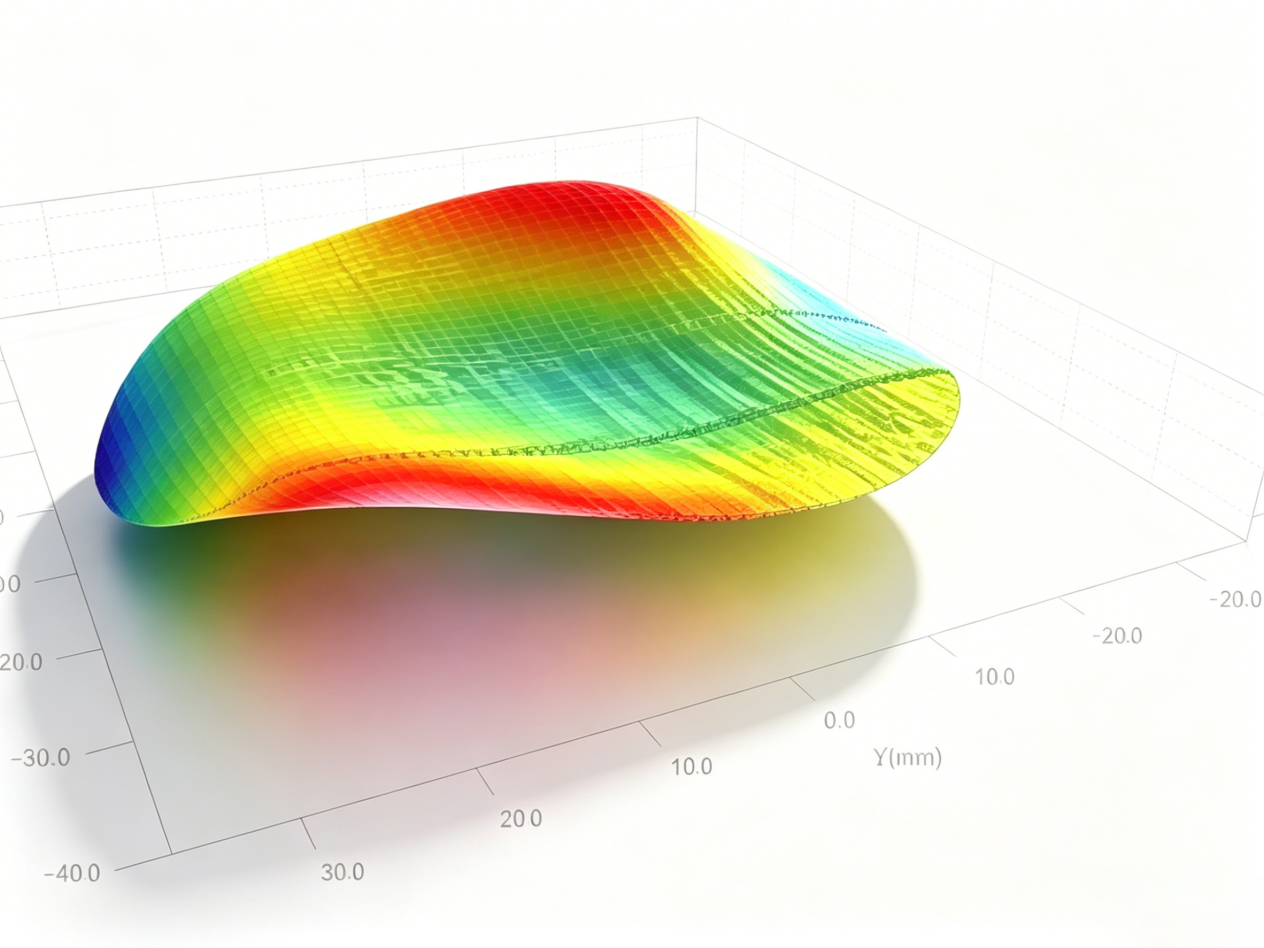

支持裸片晶圓BOW翹曲、WARP彎曲等形變參數高精度測量，精準捕捉微觀形變缺陷，有效規避封裝階段芯片破損、虛焊等工藝問題，保障加工與封裝精度。

3、3 晶圓粗糙度專項檢測

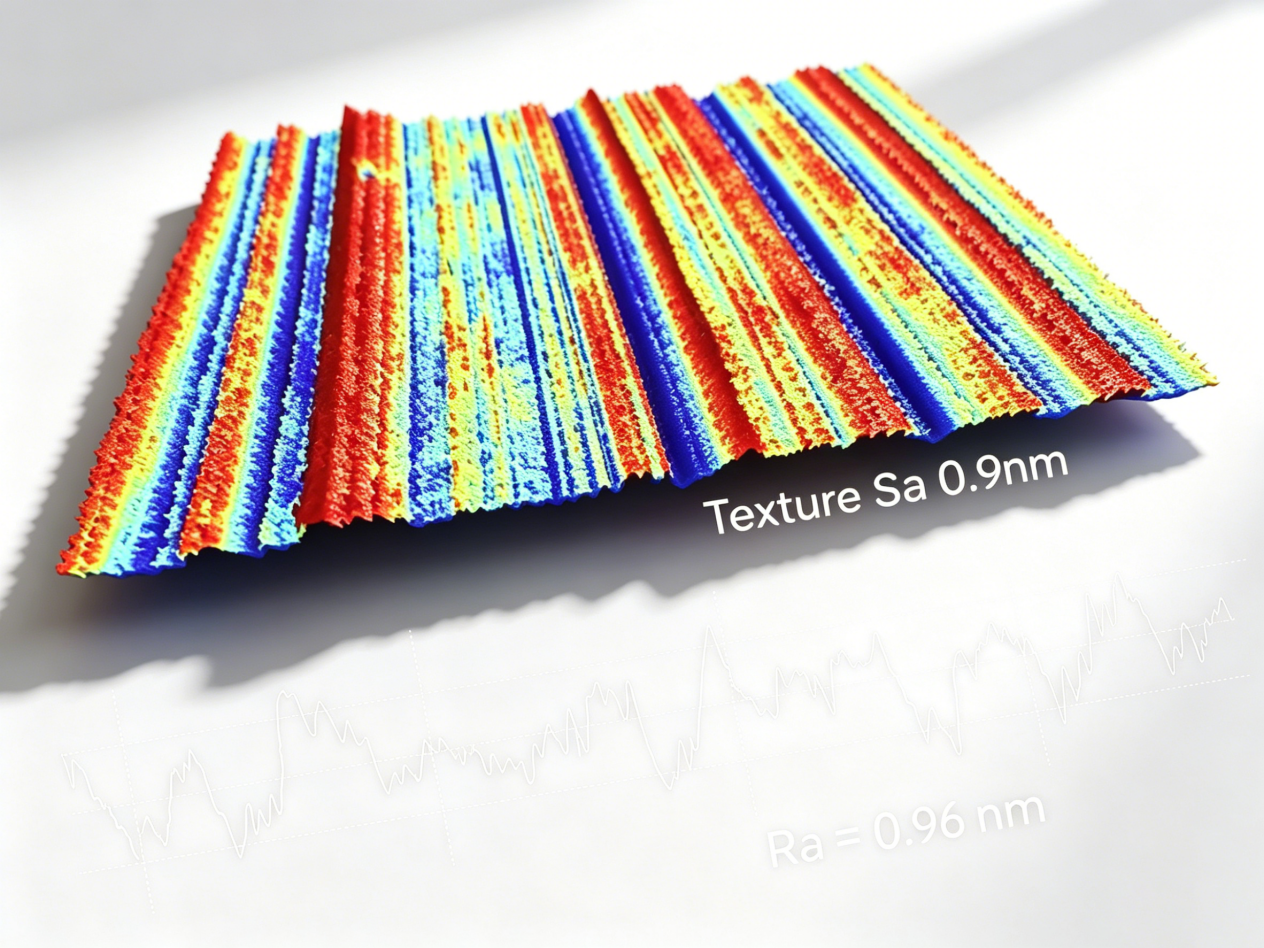

設備官方標定精度可達0.006nm（6pm），適配晶圓超光滑表面檢測；可精準檢測CMP拋光晶圓Ra=0.96nm超光滑粗糙度，為拋光工藝優化提供數據支撐；同時可檢測晶圓背面Ra=0.9μm粗糙度，保障背面金屬化、鍵合工藝穩定性，覆蓋半導體全流程質控需求。
