在半導體及超精密制造領域，表面粗糙度測量精度直接決定產品質量與服役性能。激光共聚焦顯微鏡（LCM）存在工業樣品檢測偏差大、重復性差的行業共性問題，但其標準塊檢測數據正常。本文依據ISO、國標權威檢測規范，系統解析LCM測量誤差根源，引入大視野3D白光干涉儀（WLI）解決方案，解決標準化檢測適配難題，為納米級超精密測量提供合規技術支撐。

一、激光共聚焦顯微鏡粗糙度測量偏差解析

1.1 物鏡先天視野局限

納米級粗糙度檢測普遍采用尼康50×APO高倍物鏡，設備測量精度與物鏡倍率正相關，但高倍率會壓縮成像視野。該物鏡單幀視場僅0.5mm，取樣范圍極小，無法覆蓋ISO標準規定的完整評定區間，不滿足工業超精密表面標準化檢測要求。

1、2 超精密粗糙度ISO/國標檢測規范

溯源依據：ISO 4287:1997+Amd1:2009、ISO 4288:1996、GB/T 3505-2009、ISO 25178系列面粗糙度標準

針對Ra≤100nm超光滑表面，行業統一標準化檢測參數如下：適用粗糙度區間0.02μm～0.1μm；取樣長度Lr=0.25mm；標準評定長度Ln=1.25mm（5倍取樣長度）；短波濾波λs=2.5μm，用于過濾微觀噪聲，保障檢測數據準確性。

1、3 數據偏差核心成因

LCM 50×物鏡0.5mm視場，遠小于ISO標準1.25mm最小評定長度，無法滿足標準化檢測前提。標準粗糙度塊表面均勻規整，視野不足不會影響檢測結果；而工業工件表面粗糙度、微觀形貌分布不均，小范圍取樣不具備全域代表性，直接導致數據失真、重復性差。該問題同樣適用于ISO 25178三維面粗糙度檢測體系。

1、4 圖像拼接補償的固有缺陷

行業普遍采用圖像拼接彌補視野短板，但無法根除系統性誤差：壓電平臺拼接精度高、成本昂貴，通用性差；直線電機平臺精度與成本均衡，為行業主流；伺服電機平臺性價比高，但高倍拼接易出現錯位、抖動、高低偏移等機械誤差，僅可通過算法濾波弱化缺陷，無法從根源解決數據偏差問題。

二、大視野3D白光干涉儀技術突破與解決方案

針對LCM視野受限、拼接誤差、檢測不達標等痛點，3D白光干涉儀突破“高精度小視野、大視野低精度”的行業技術矛盾，兼顧超大無拼接視野與納米級超高精度，完全契合ISO標準化檢測規范，適配半導體、精密光學部件高端質控場景。

2、1 核心技術優勢

設備搭載專屬0.6×輕量化大視場物鏡，單幀最大成像視野可達15mm，遠超1.25mm標準評定長度，全程無需圖像拼接，徹底規避拼接次生誤差。配套4位電動轉塔結構，可無縫切換高低倍率，一站式完成全域形貌觀測與納米級精密測量，從根源解決取樣范圍不足導致的數據偏差問題。

三、半導體晶圓專項實測應用

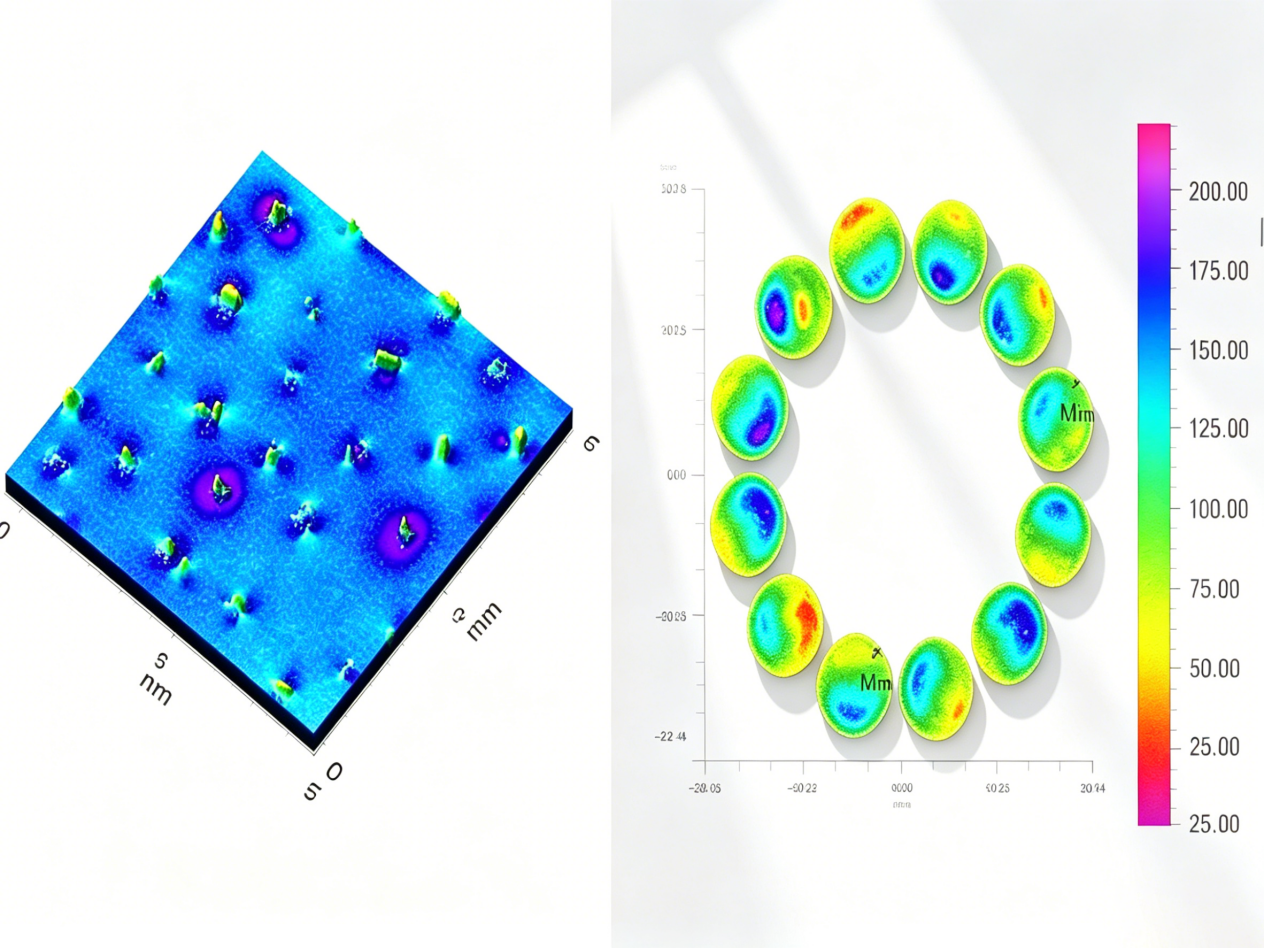

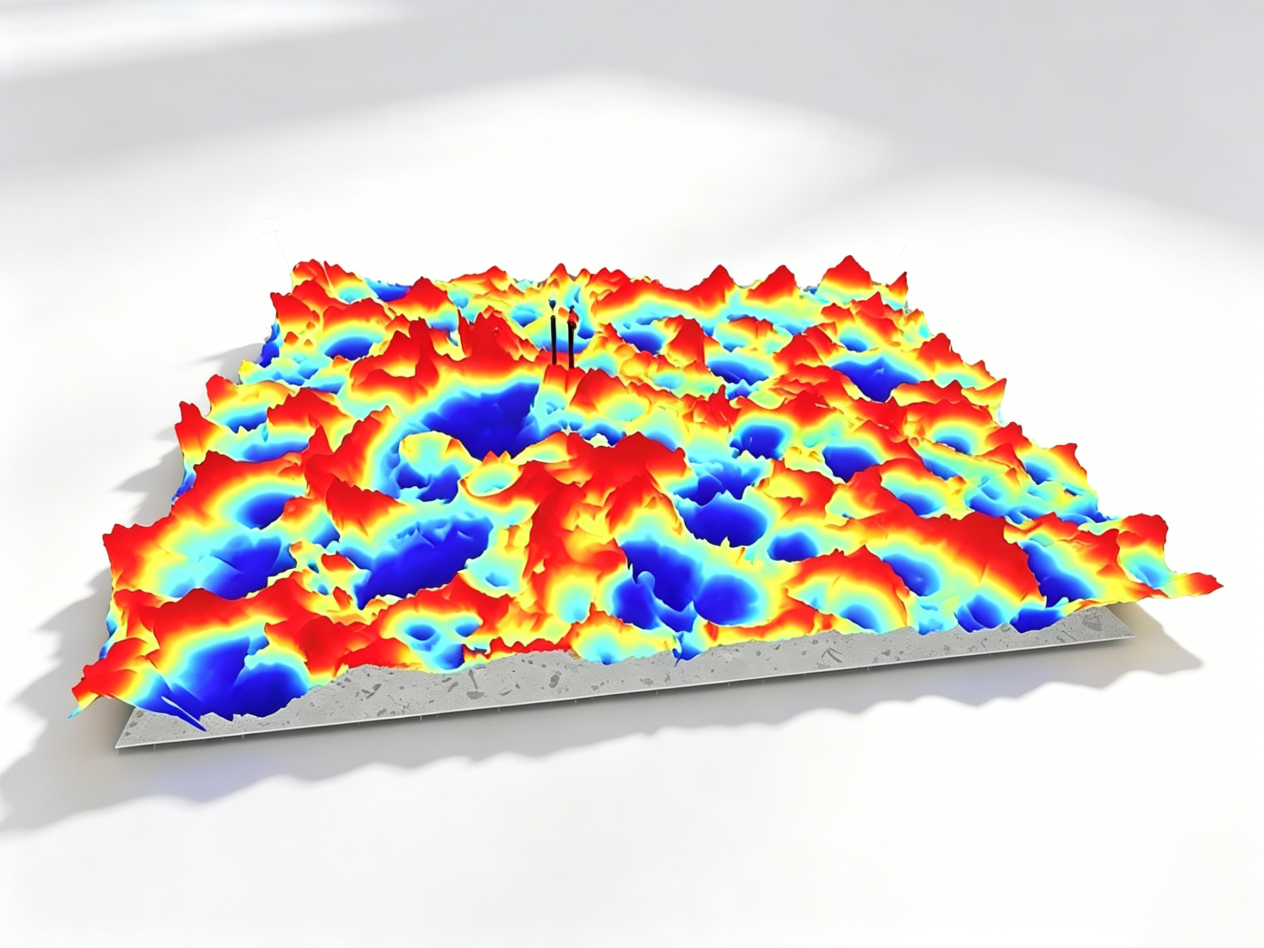

3、1 CMP研磨碟盤檢測

可全域采集研磨碟盤金剛石顆粒形貌，精準分析顆粒共面度與分布均勻性，保障晶圓拋光一致性，穩定晶圓良率與碟盤使用壽命。

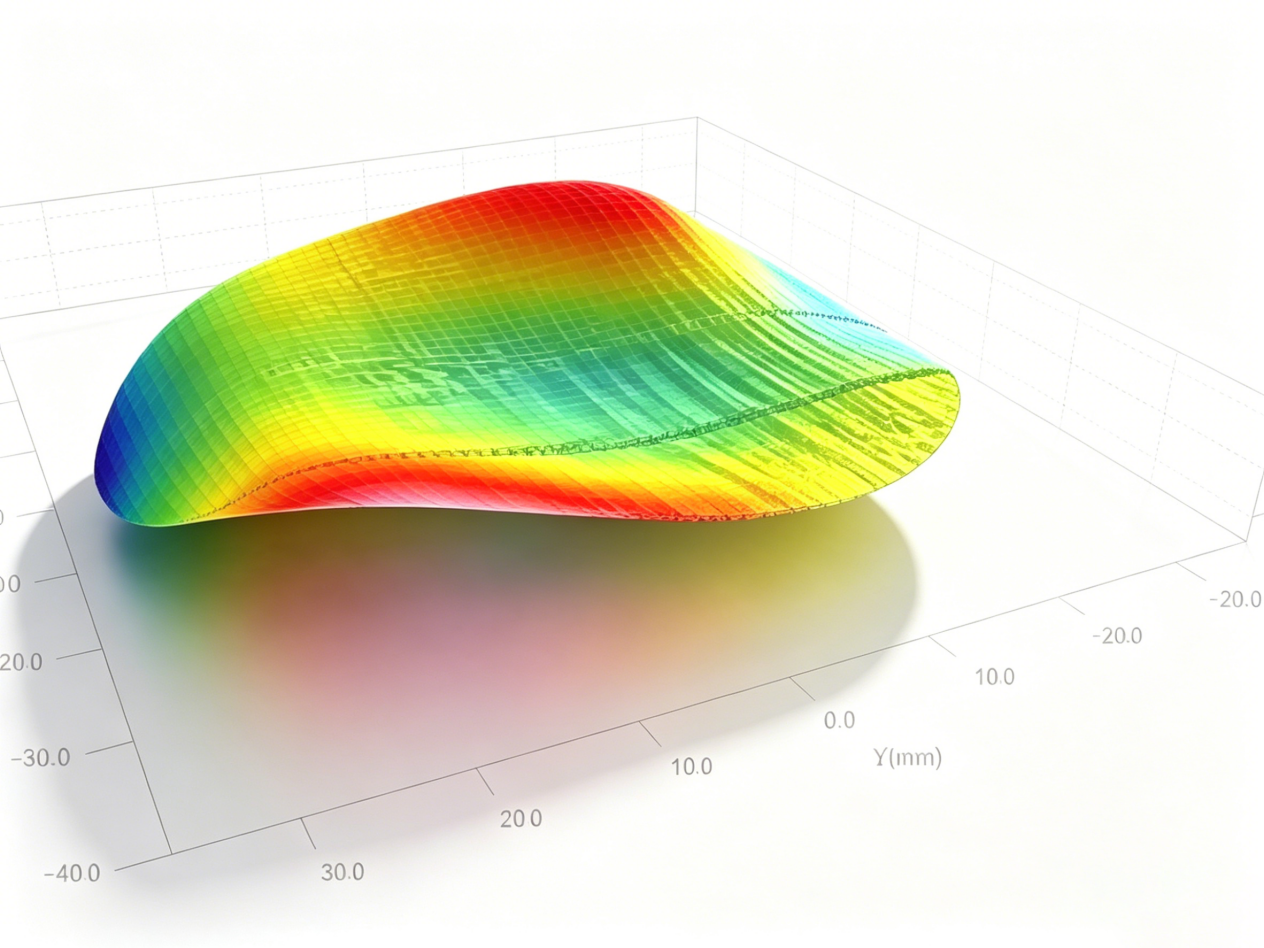

3、2 晶圓形變檢測

支持裸片晶圓BOW翹曲、WARP彎曲等形變參數高精度檢測，精準捕捉微觀形變缺陷，有效規避封裝階段芯片破損、虛焊等工藝問題，保障加工與封裝精度。

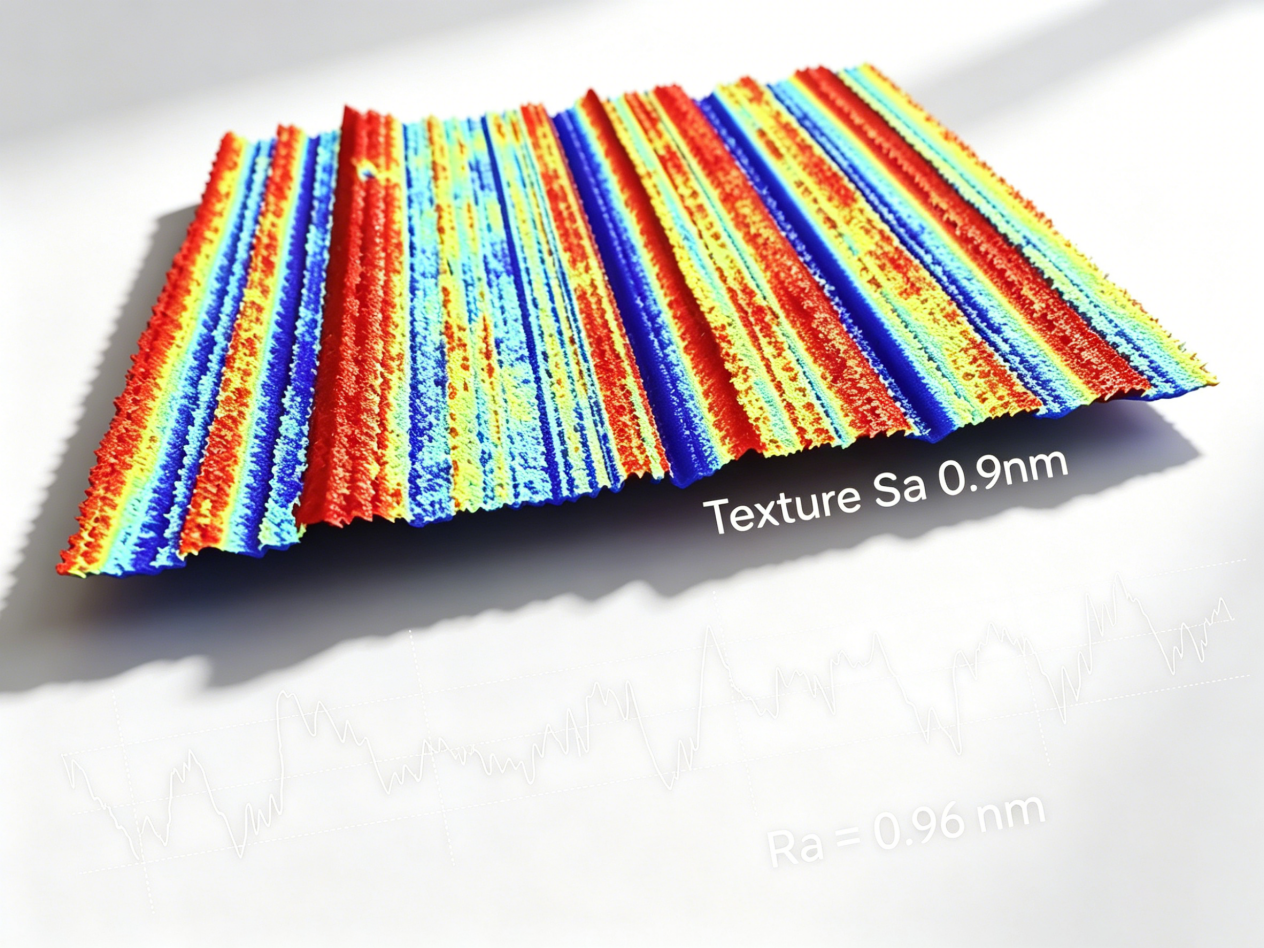

3、3 晶圓超光滑粗糙度檢測

設備官方標定最高檢測精度達0.006nm（6pm），適配晶圓超光滑表面檢測；可精準檢測CMP拋光晶圓Ra=0.96nm超光滑粗糙度，為拋光工藝優化提供數據支撐；同時可檢測晶圓背面Ra=0.9μm粗糙度，保障晶圓背面金屬化、鍵合工藝穩定性，覆蓋半導體全流程質控需求。

新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
