半導體與超精密制造領域中，表面粗糙度檢測精度直接決定產品質量與服役穩定性。激光共聚焦顯微鏡（LCM）常出現工業樣品檢測數據偏差、重復性不佳問題，但校準標準塊數據正常。本文結合權威檢測標準解析該系統性誤差成因，引入大視野3D白光干涉儀（WLI）解決方案，解決LCM視野受限、取樣不達標等行業痛點，適配超精密工件標準化檢測需求。
一、激光共聚焦顯微鏡粗糙度測量偏差核心成因
1、1 硬件先天視野局限
納米級粗糙度檢測主流采用尼康50×APO高倍物鏡，設備測量精度與物鏡倍率正相關，但高倍率會壓縮成像視野。該物鏡單幅視場僅0.5mm，取樣范圍極小，無法覆蓋超精密檢測標準要求的完整評定區間，不滿足工業全域檢測條件。
1、2 超精密粗糙度權威檢測標準
溯源依據：ISO 4287:1997+Amd1:2009、ISO 4288:1996、GB/T 3505-2009、ISO 25178系列面粗糙度標準
針對Ra≤100nm超光滑表面，行業強制檢測參數明確：適用粗糙度區間0.02μm～0.1μm；取樣長度Lr=0.25mm；標準評定長度Ln=1.25mm（5倍取樣長度）；短波濾波λs=2.5μm，用于過濾微觀噪聲，保障數據準確性。
1、3 數據偏差根本原理
LCM 50×物鏡0.5mm視場，小于ISO標準1.25mm最小評定長度，不滿足標準化檢測基礎要求。標準粗糙度塊表面均勻規整，視野缺失不會影響檢測結果；而工業工件表面微觀形貌、粗糙度分布不均，小范圍取樣無全域代表性，直接導致數據失真、重復性差，該問題同時適用于ISO 25178面粗糙度檢測體系。
1、4 圖像拼接補償?shù)墓逃腥毕?/p>
行業普遍采用圖像拼接彌補視野短板，但無法根治誤差：壓電平臺拼接精度高、成本昂貴，適配性低；直線電機平臺精度與成本均衡，為行業主流；伺服電機平臺性價比高，但高倍拼接易出現錯位、抖動、高低偏移等機械誤差，僅能通過算法濾波掩蓋缺陷，無法從根源解決數據偏差問題。
二、大視野3D白光干涉儀全域高精度解決方案
針對LCM視野受限、拼接誤差、檢測不達標等痛點，大視野3D白光干涉儀突破“高精度小視野、大視野低精度”的行業矛盾，兼顧超大無拼接視野與納米級超高精度，完全契合ISO標準化檢測規范，適配半導體、精密光學器件高端質控場景。核心技術優勢
1、視野精度雙達標，匹配ISO全標準

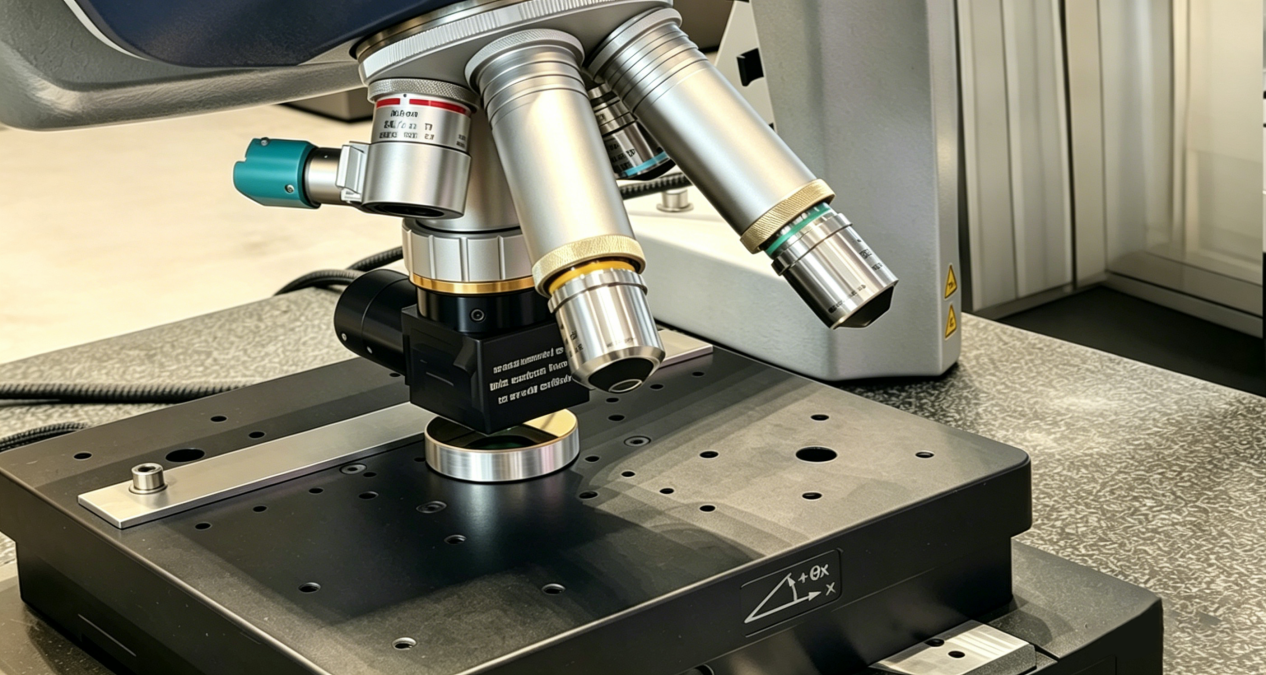

設備搭載專屬0.6×大視場物鏡，單幅最大成像視野達15mm，遠超1.25mm標準評定長度，無需圖像拼接，徹底規避拼接次生誤差。配備4位電動轉塔，可無縫切換高低倍率，一站式完成全域形貌觀測與納米級精密測量，從根源解決取樣不足、數據失真等系統性問題。
三、半導體晶圓專項實測應用
3、1 CMP研磨碟盤全域檢測

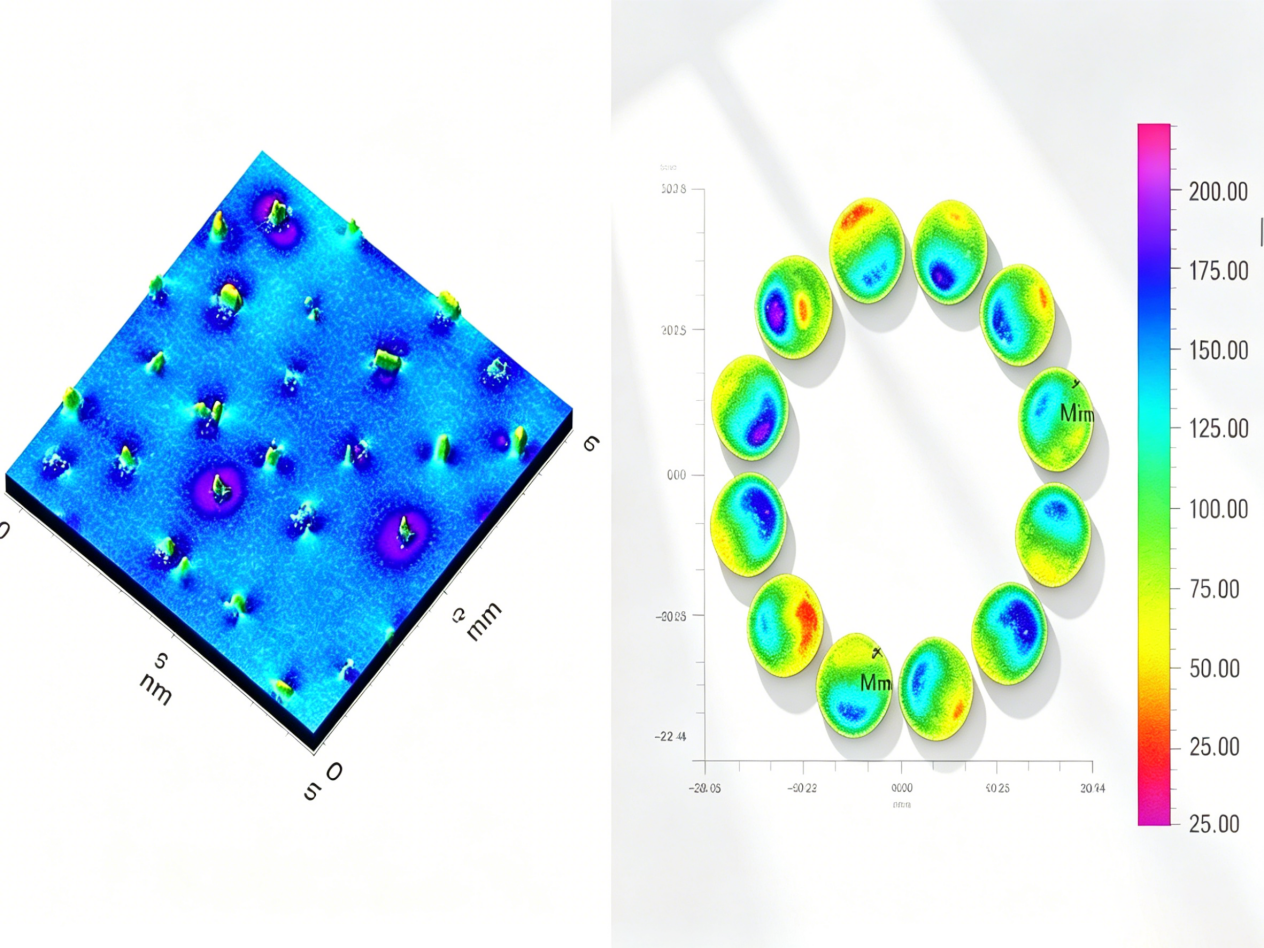

可全域采集研磨碟盤金剛石顆粒形貌，精準分析顆粒共面度與分布均勻性，保障晶圓拋光一致性，穩定晶圓良率與碟盤使用壽命。
3、2 晶圓形變精密測量

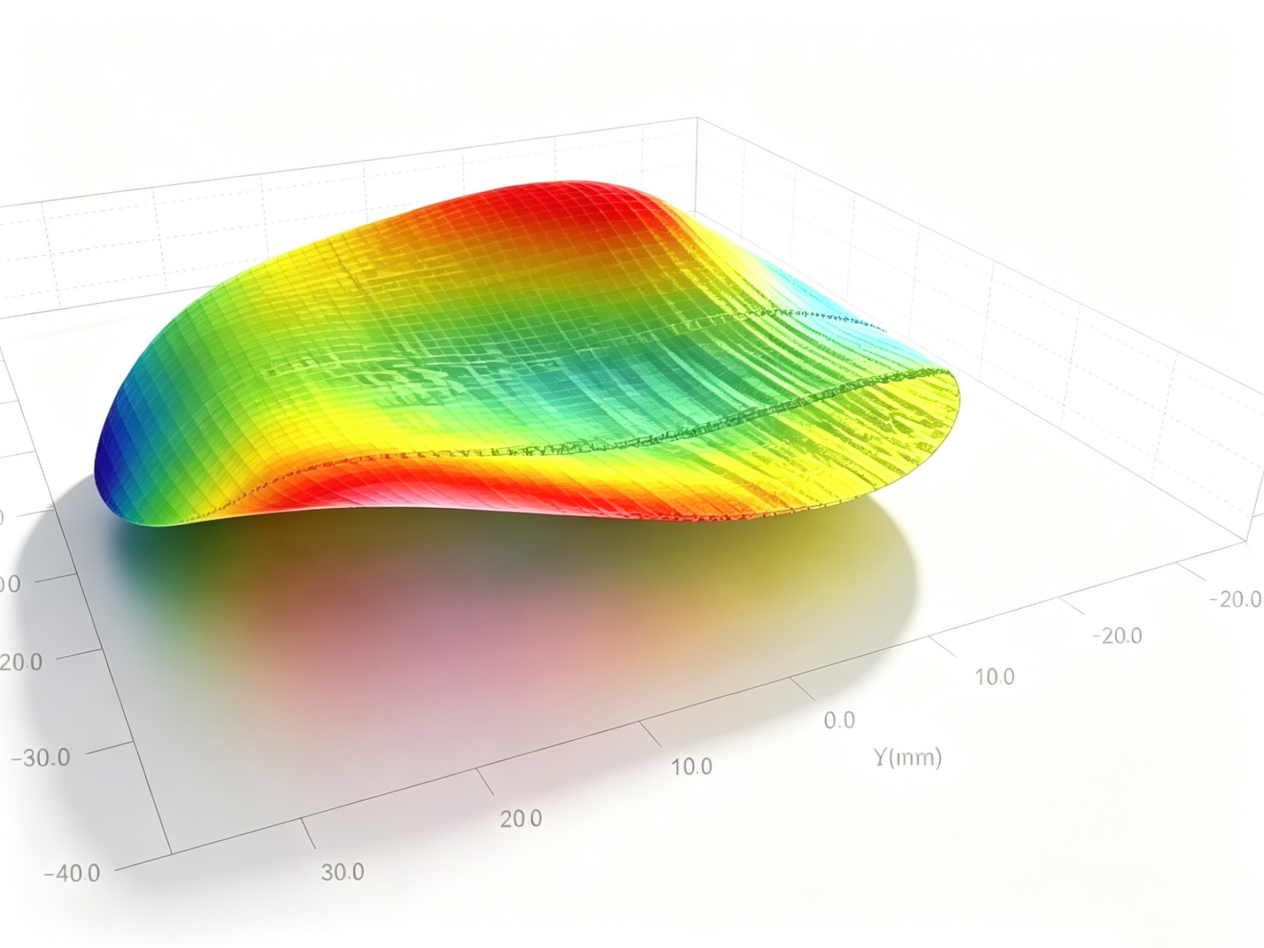

支持裸片晶圓BOW翹曲、WARP彎曲等形變參數高精度檢測，精準捕捉微觀形變?nèi)毕荩行б?guī)避封裝階段芯片破損、虛焊等工藝問題，保障加工與封裝精度。
3、3 晶圓超光滑粗糙度檢測

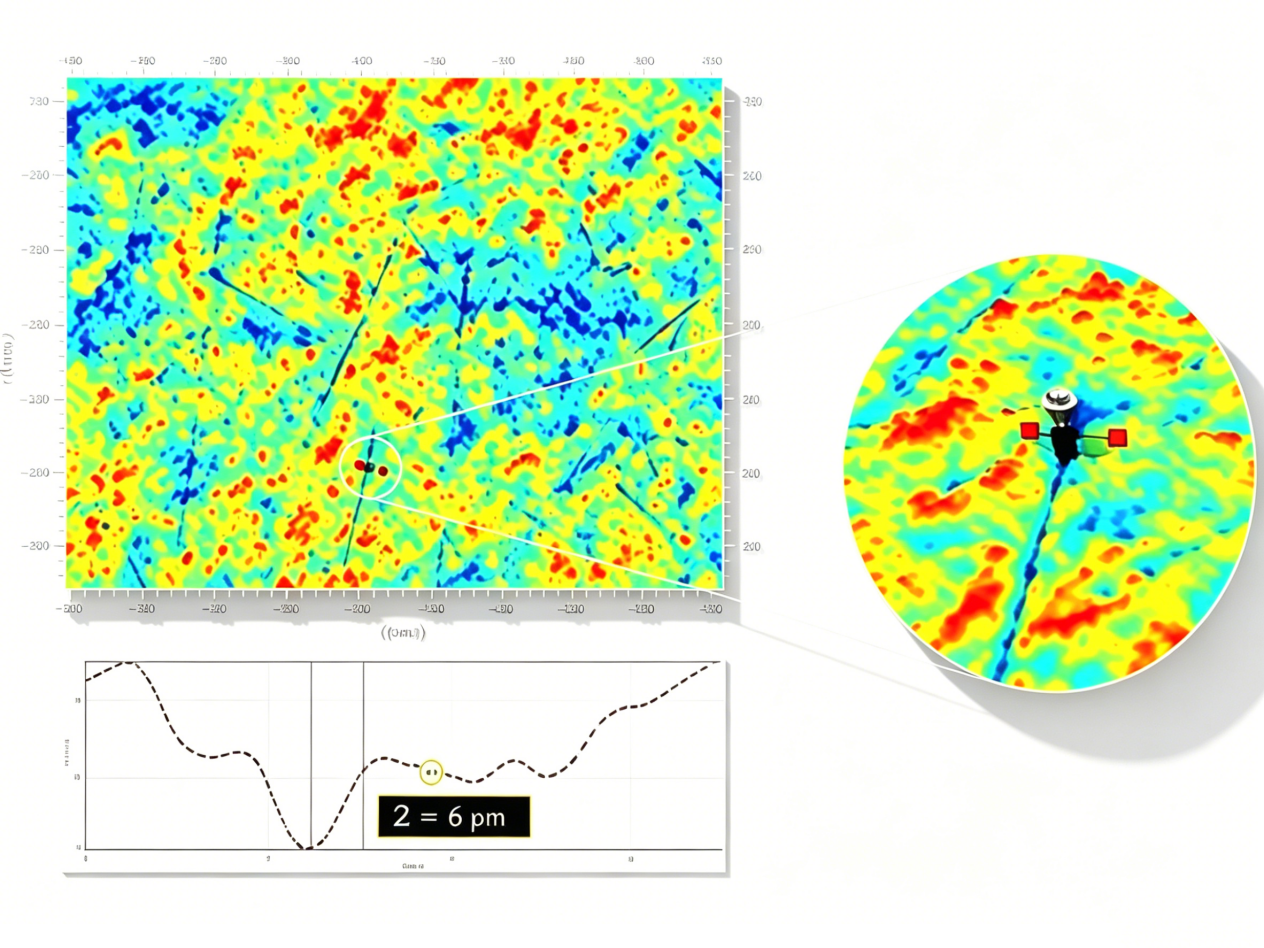

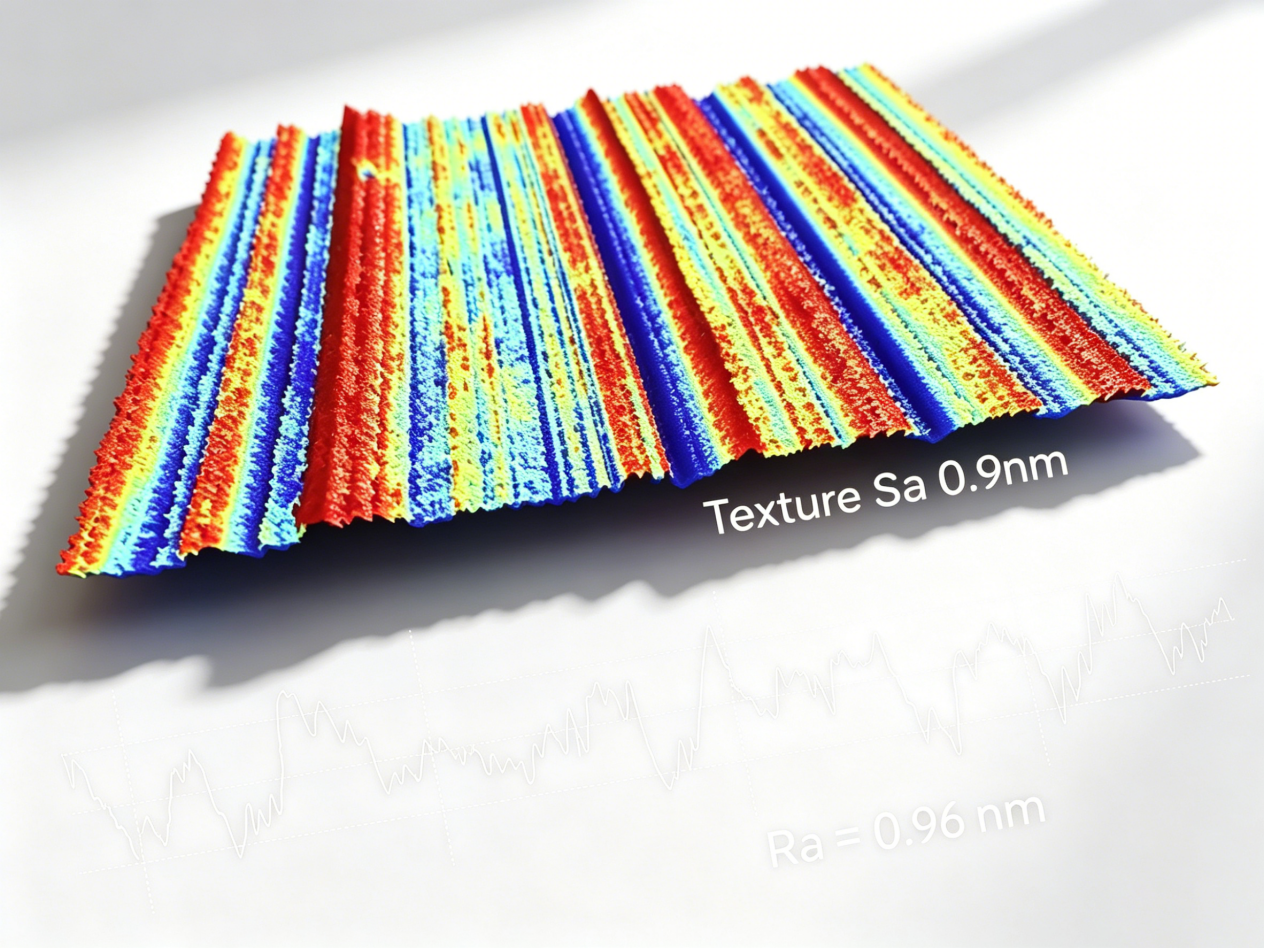

設備官方標定實測精度可達0.006nm（6pm），適配晶圓超光滑表面檢測；可精準檢測CMP拋光晶圓Ra=0.96nm超光滑粗糙度，為拋光工藝迭代提供數據支撐；同時可檢測晶圓背面Ra=0.9μm粗糙度，保障背面金屬化、鍵合工藝穩定性，覆蓋半導體全流程質控需求。
新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
